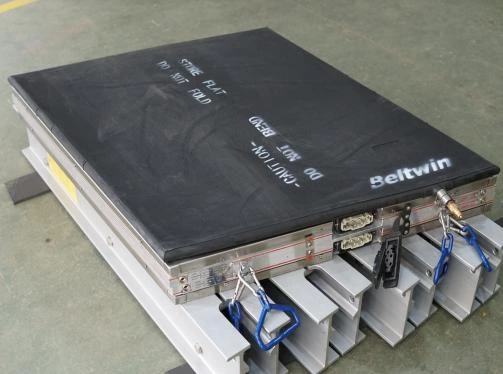

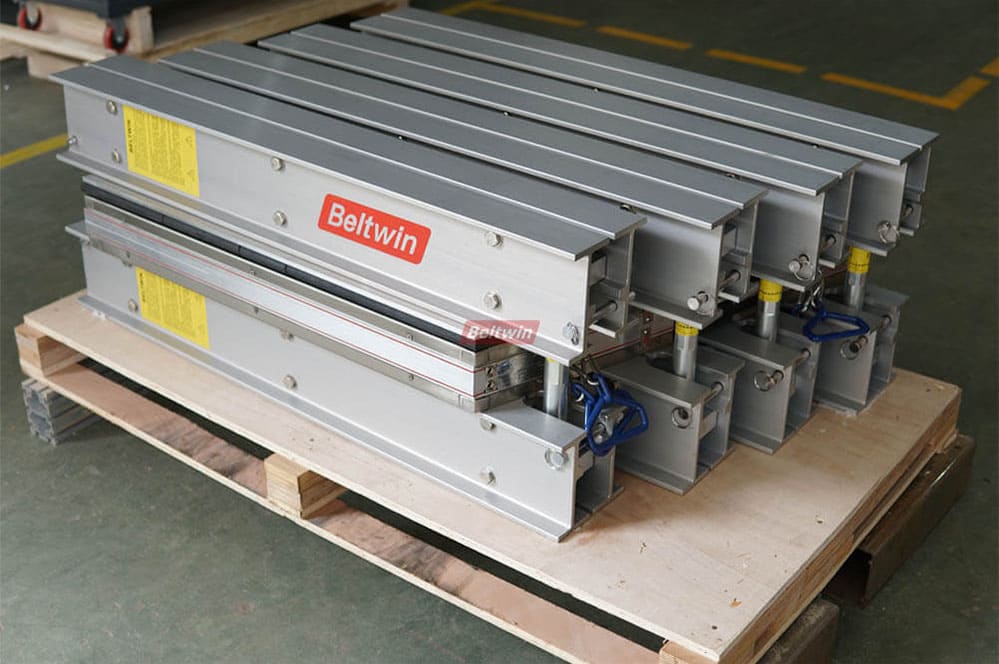

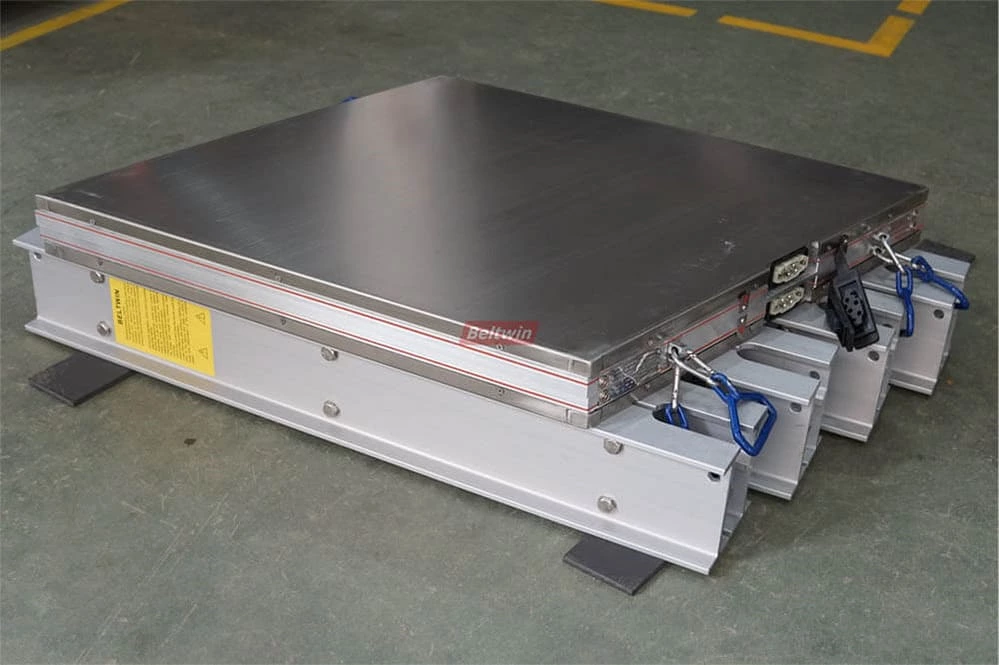

Vulcanizador DSLQ-S de Segunda Geração | Prensa de Vulcanização para Correia Transportadora de Borracha

Os novos vulcanizadores seccionais de correia transportadora DSLQ-S da Beltwin oferecem uma excelente vulcanização a quente para todas as correias de borracha EP com camadas de tecido e correias de borracha com cabo de aço. A pressão de trabalho é de 100 PSI e 200 PSI. Os vulcanizadores DSLQ-S podem cobrir todos os comprimentos de emenda e são portáteis para o local de trabalho. Oferecem uma garantia de 12 meses para toda a máquina e de 24 meses para o elemento de aquecimento e a bolsa de pressão. Toda a máquina possui certificação CE. Muito utilizada na Alemanha, Reino Unido, França, Rússia, EUA, México, Indonésia e muitos outros países.

Para a emenda de correia de borracha, existem normalmente 3 formas:

• Fixadores Emenda Mecânica

• Emendas Vulcanizadas a Frio

• Emendas vulcanizadas a quente

Informações do produto:

1. Estilo de design: estilo seccional
2. Sistema de Pressão: Saco de Borracha de Segunda Geração, Reforçado (pressão de água ou ar)
3. Pressões de funcionamento: 7 bar (100 psi) ou 14 bar (200 psi).
4. Tipo de correia de emenda: correia transportadora de borracha EP ou ST
5. Arrefecimento: Arrefecimento a água;
6. Placa de aquecimento: elemento de aquecimento flexível em silicone
7. Parafuso e porca: Construídos em parafuso e porca

Peças de substituição:

1. Elemento de aquecimento em silicone
2. Bolsa de pressão em borracha
3. Cabos e fichas elétricas e tomadas
4. Bomba elétrica e tubos de alta pressão
5. Vigas transversais

Se precisar de algo sobre prensa seccional, sinta-se à vontade para nos contactar.

Funcionalidades:

1. Prensa de vulcanização seccional de segunda geração
2. Entrega rápida
3. Exceto pelo tamanho padrão, a produção flexível permite-nos oferecer qualquer tamanho especial no menor tempo possível.
4. Pode oferecer uma solução total, uma prensa de vulcanização com vigas adicionais pode ser utilizada para diversas larguras de correia.
5. Viga transversal de alumínio de alta qualidade, que reduz o peso da prensa, por exemplo vigas para uma largura da correia de 1200 mm, pressão de trabalho de 200 psi, peso da viga de apenas 38 kg por peça.
6. Largura máxima da correia: até 3000 mm.
7. Pressão de funcionamento até 14bar (200psi).
8. Design portátil para trabalho no campo
9. Elemento de aquecimento em silicone durável, aquecimento uniforme e fácil manutenção.
10. Bolsa de pressão em borracha, design reforçado, pode suportar uma pressão de trabalho de 14 bar (200 psi) e pode aceitar água ou ar.
11. Processo totalmente automático programado pela unidade de controlo (aquecimento, tempo de permanência).

Especificações:

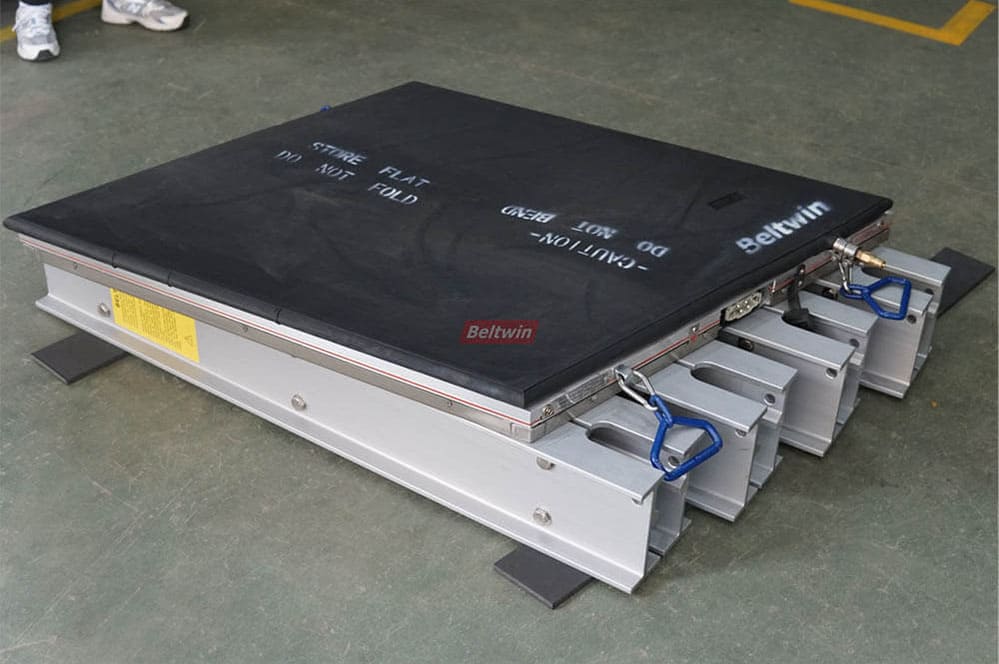

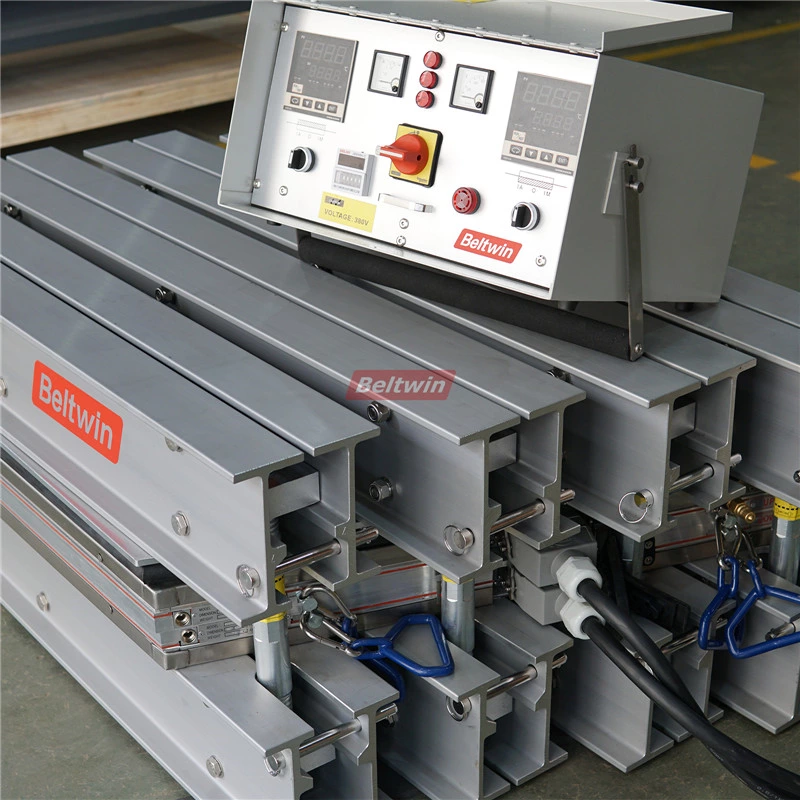

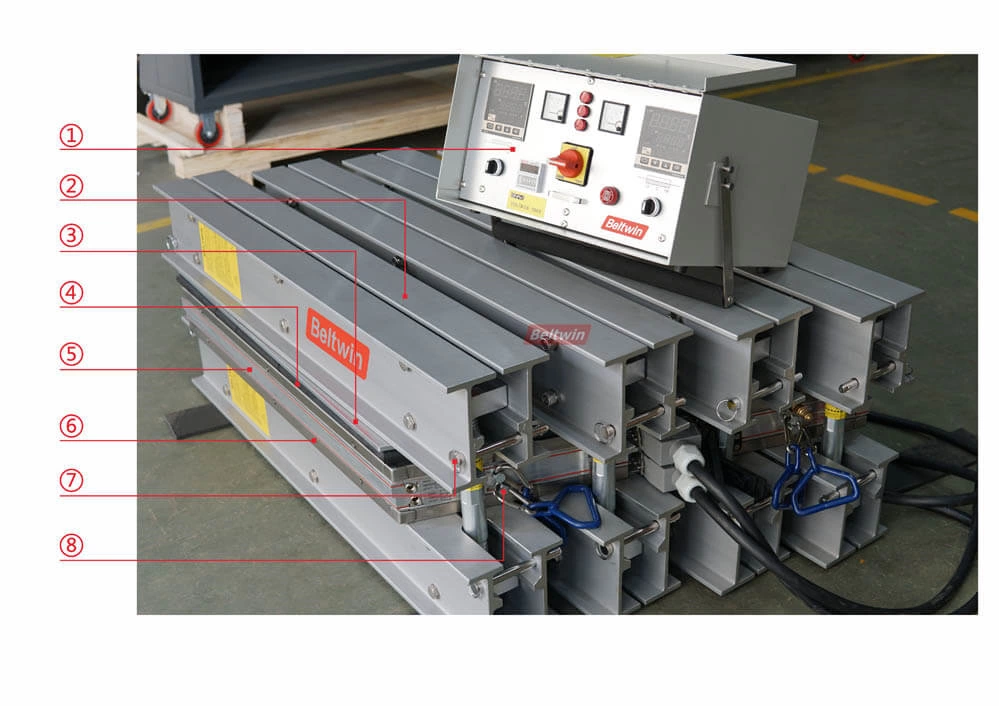

Componentes da prensa de vulcanização Beltwin

1. Caixa de controlo;
2. Viga transversal (Barras transversais);
3. Placa de alumínio com pressão uniforme;
4. Bolsa de pressão;
5. Placa de aquecimento superior;
6. Placa de aquecimento inferior;
7. Alfinete de segurança;
8. Pega do cilindro.

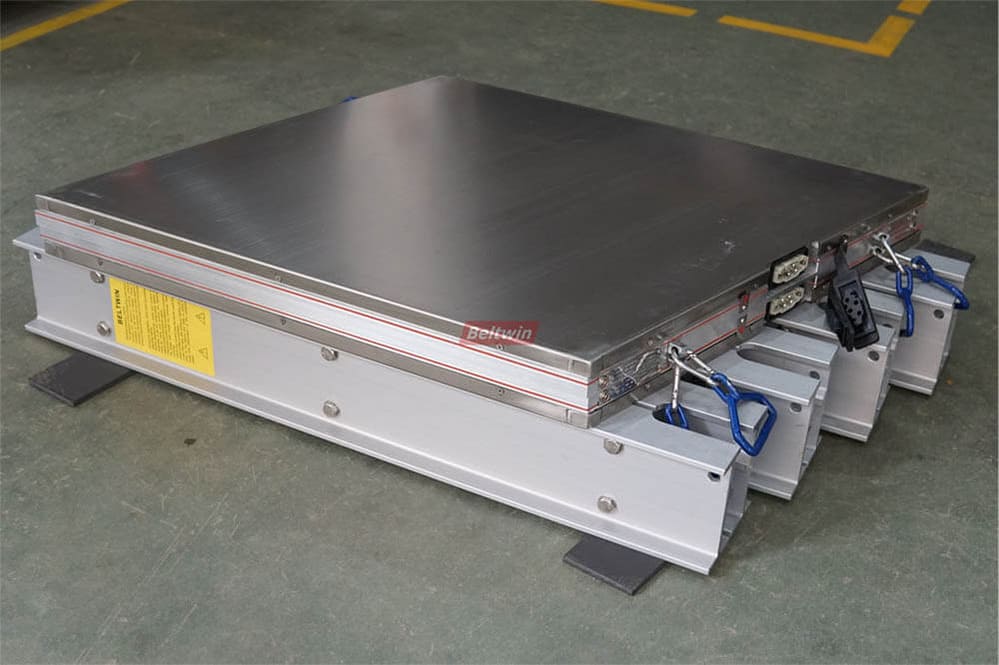

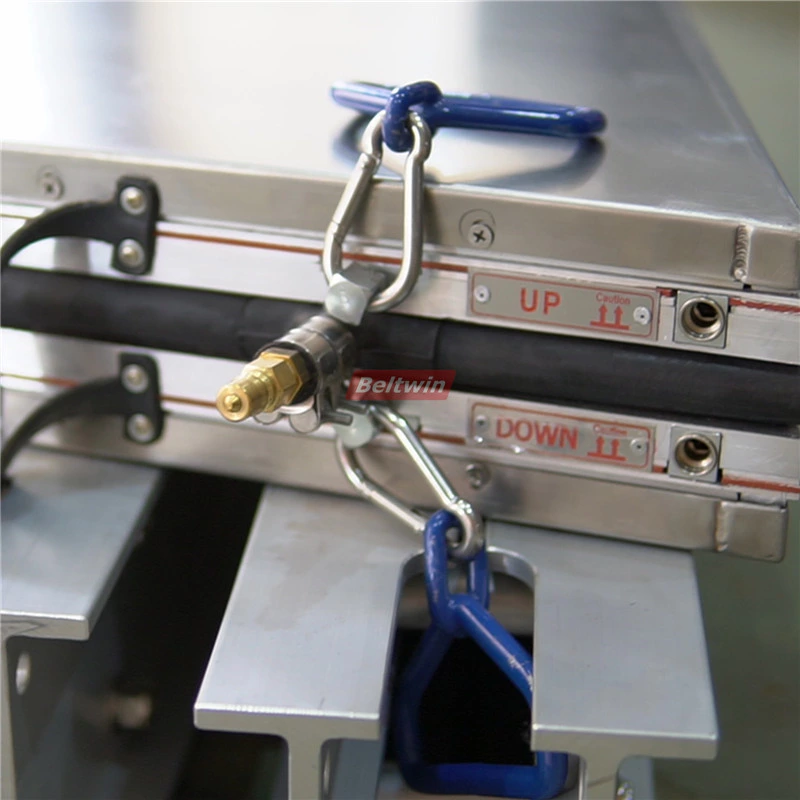

Placa de aquecimento dentro do sistema de arrefecimento de água

• Espessura total de 53 mm da placa de aquecimento Beltwin, uma placa isolante revestida em aço inoxidável (espessura de 1,5 a 2 mm). A temperatura máxima é de 200 °C, podendo aquecer até aos 145 °C em 20 a 30 minutos, e a diferença de temperatura de toda a superfície é inferior a +/- 5 °C durante o tempo de permanência.
• Arrefecimento rápido de água integral incorporado no design do cilindro, mesmo que o arrefecimento por meio de uma bomba de pressão elétrica seja viável. Arrefecimento rápido de 10 a 15 minutos de 145 °C a 75 °C.
• Ao contrário de outros vulcanizadores, o novo sistema de refrigeração da Beltwin garante menos água residual após uma utilização prolongada. Os 10% de água restante na placa são fáceis de limpar com ar comprimido após o arrefecimento.

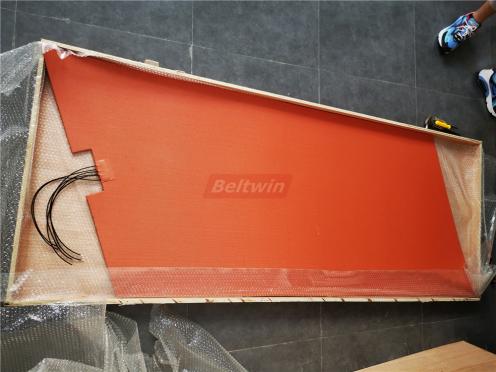

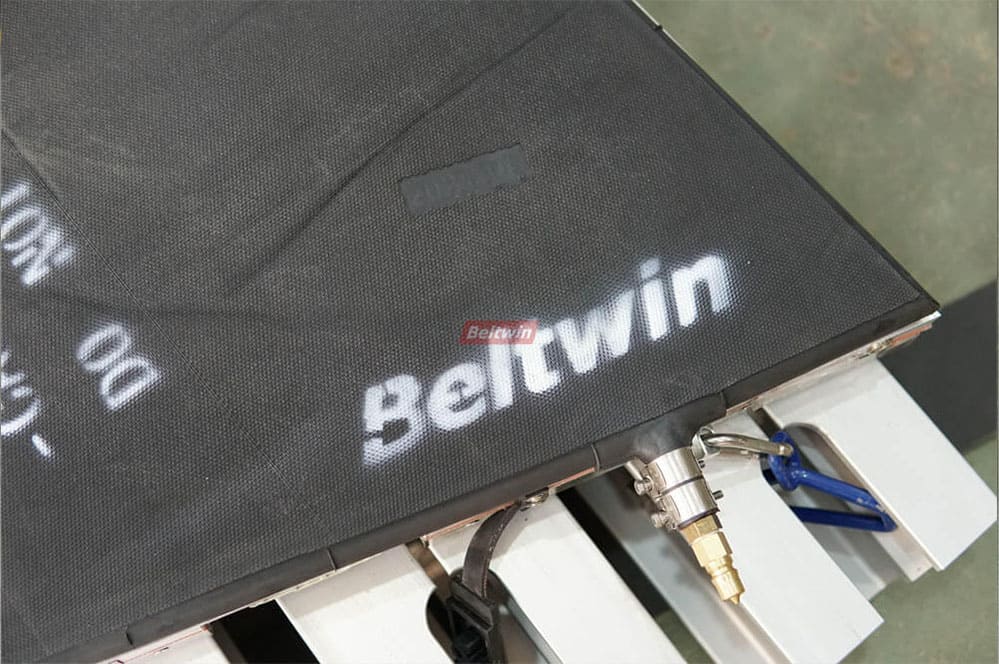

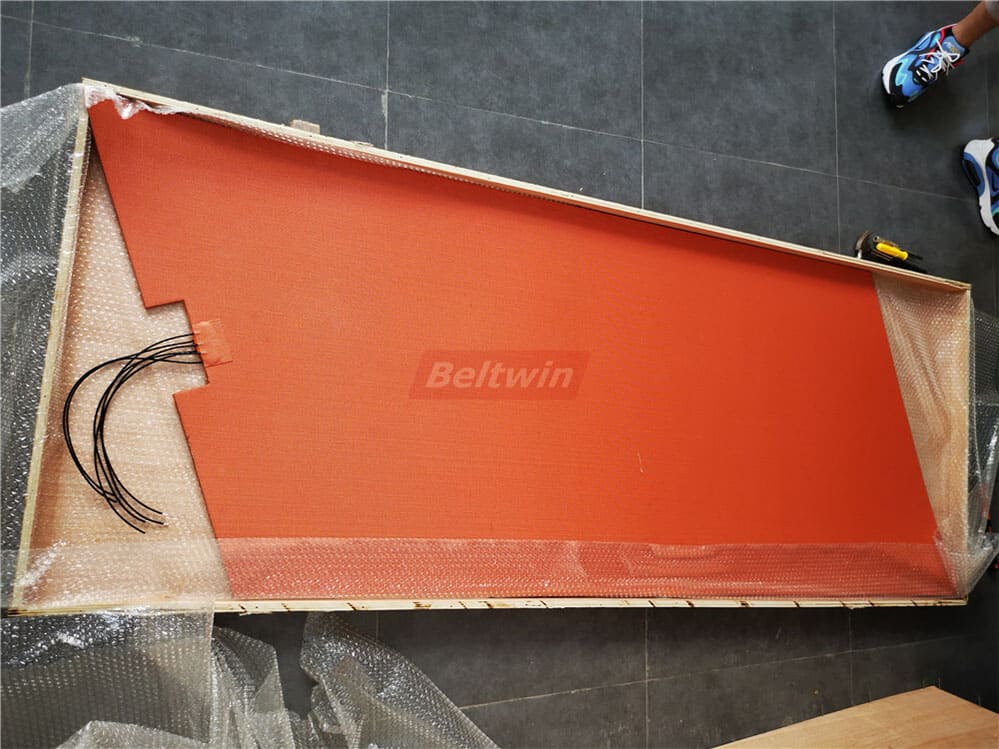

Elemento de aquecimento

• Elemento de aquecimento
• O isolamento composto durável torna-o muito mais seguro.
• Totalmente selado para evitar a oxidação e garantir uma vida útil mais longa.
• O elemento de aquecimento flexível oferece um aquecimento uniforme de toda a placa de aquecimento.
• Adotando tecnologia de gravação, sob controlo de computador, equalizando a distribuição do aquecedor e espaçando uniformemente.
• Garantia de 24 meses no elemento de aquecimento.

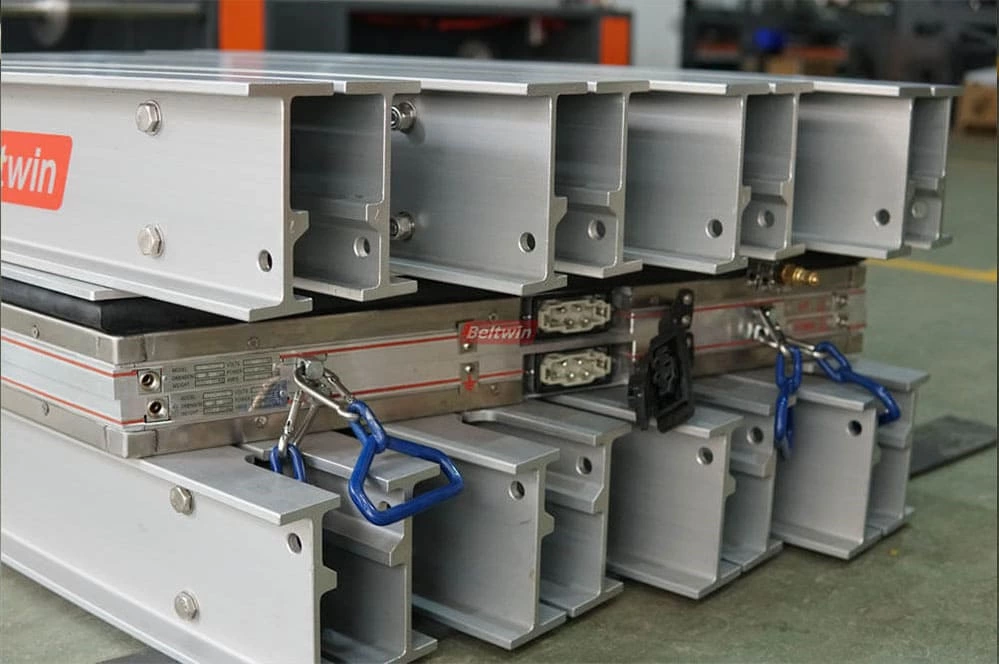

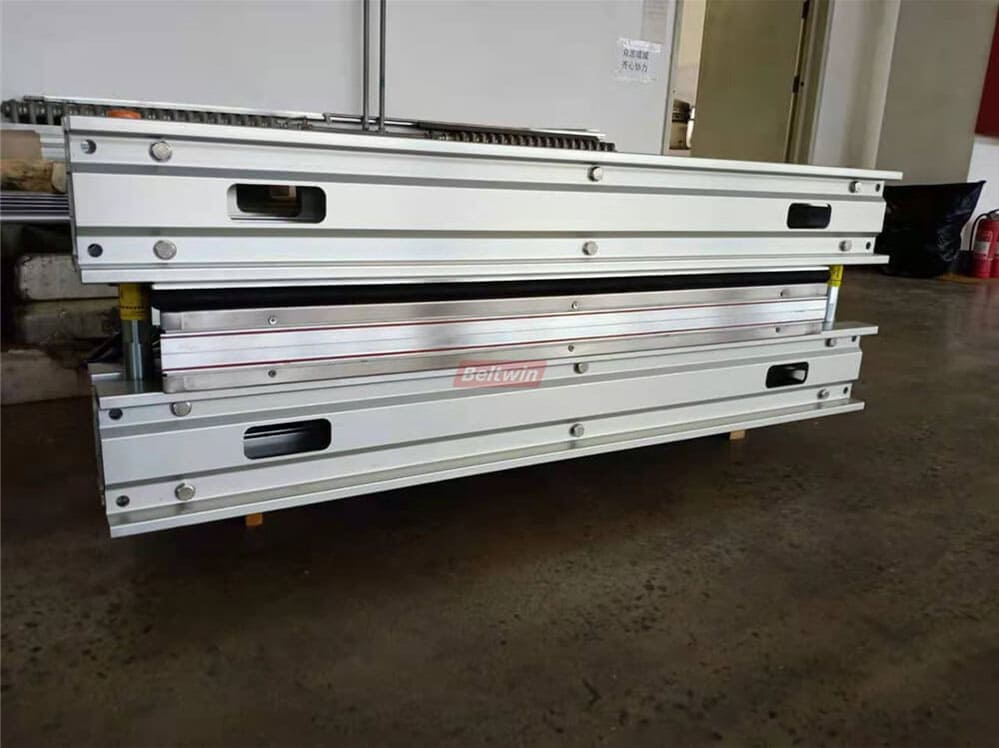

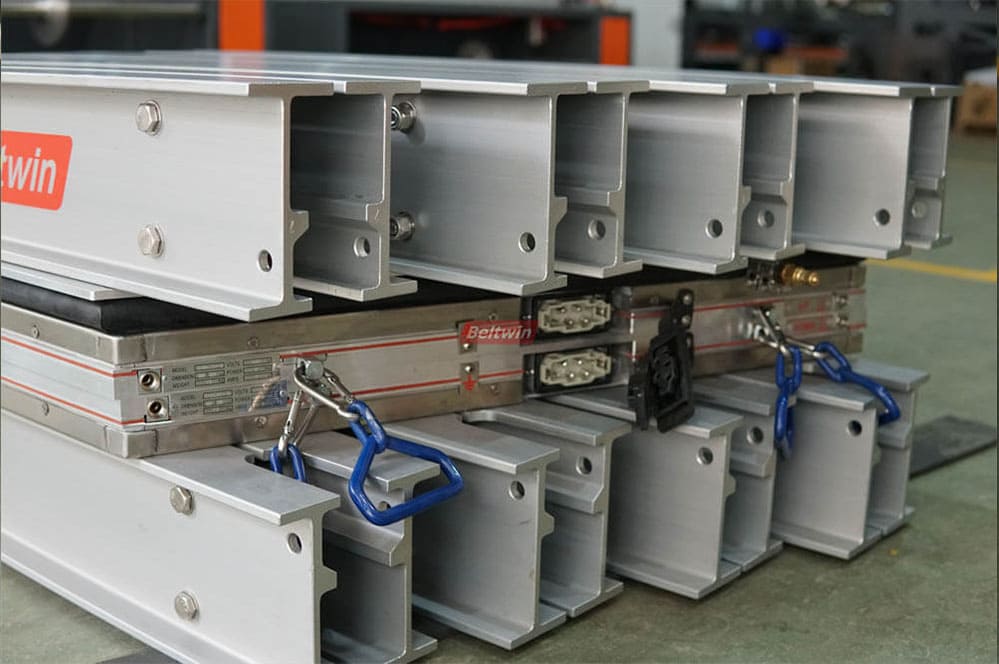

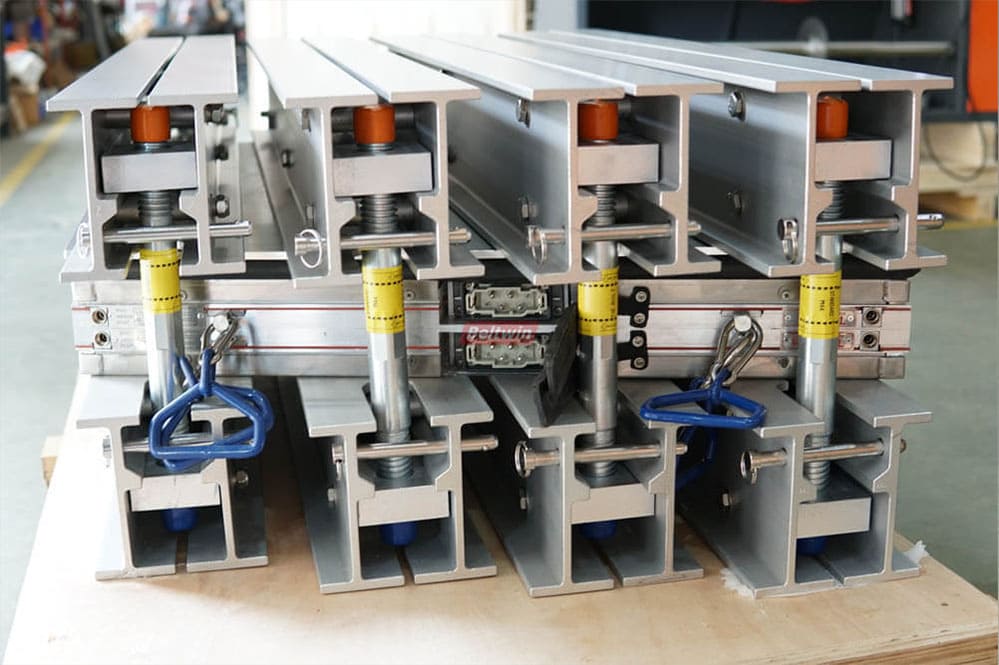

Viga transversal (barras transversais)

• As vigas são feitas de alumínio extrudido leve.
• As vigas standard utilizam alumínio de grau 7005, e as vigas para vulcanizadores com largura de correia acima de 1200 mm utilizam alumínio de grau 6082. A viga transversal tipo E da Almex é opcional.
• Conjuntos de porcas/parafusos de aço de alta resistência embutidos, fabricados em aço 45#.
• As porcas e parafusos dentro da viga são muito mais seguros.
• As vigas com anodização, comparadas com a pintura, podem oferecer uma proteção mais prolongada e têm um aspeto muito melhor.
• A secção concluída garante que a estrutura da viga permanecerá como original, muito mais segura.
• Fácil de montar, não é necessário utilizar um interruptor de tensão.

Vigas transversais tipo E: (EA EAX EB)

Sistema de Pressão de Segunda Geração

• A bolsa de pressão fabricada em borracha reforçada com tecido durável garante uma pressão uniforme em toda a superfície da emenda. A taxa de expansão da bolsa interna de borracha é de 600-700, cerca de 200-300% superior às outras. Por exemplo, é possível estender uma peça de borracha de 200 mm de comprimento para 1000 mm sem danos. Isto irá garantir que a borracha não apresenta pequenos furos após a expansão, evitando fugas após um longo período de utilização.
• O material de borracha tem um custo 3 vezes superior ao da borracha normal.
• A bolsa de pressão inclui uma bolsa interior, tecido, camada de borracha e camada exterior de proteção. Após a produção, a bolsa é testada para manter uma pressão de 260 PSI/18 bar durante 2 horas, garantindo que não apresentará problemas com uma pressão de trabalho de 200 PSI.
• Garantia de 24 meses para a bolsa reforçada Beltwin. Uma bolsa de pressão pode ser utilizada para 200 a 300 emendas.

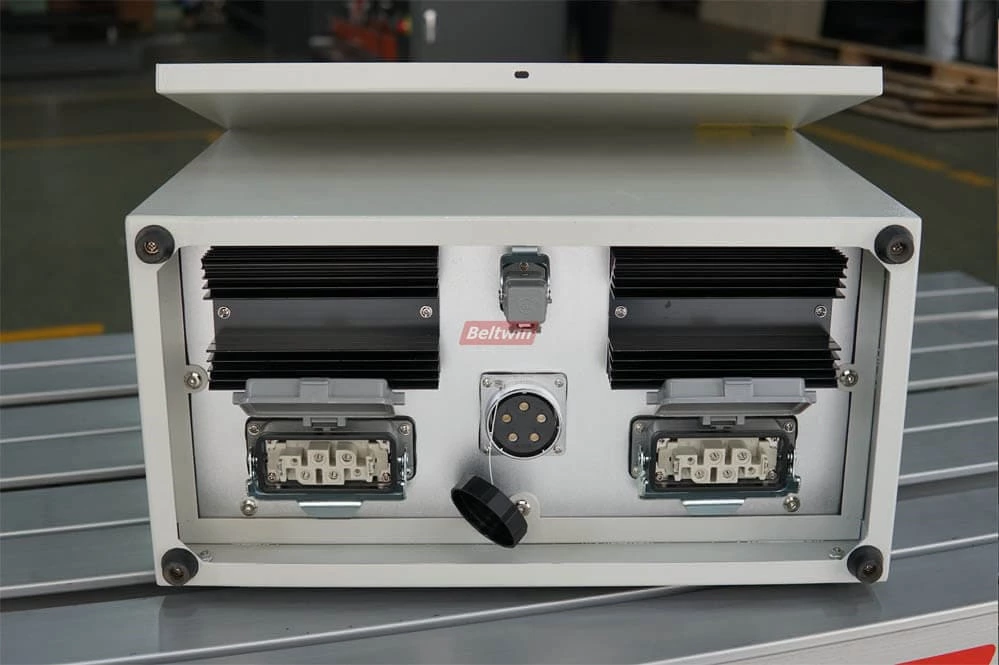

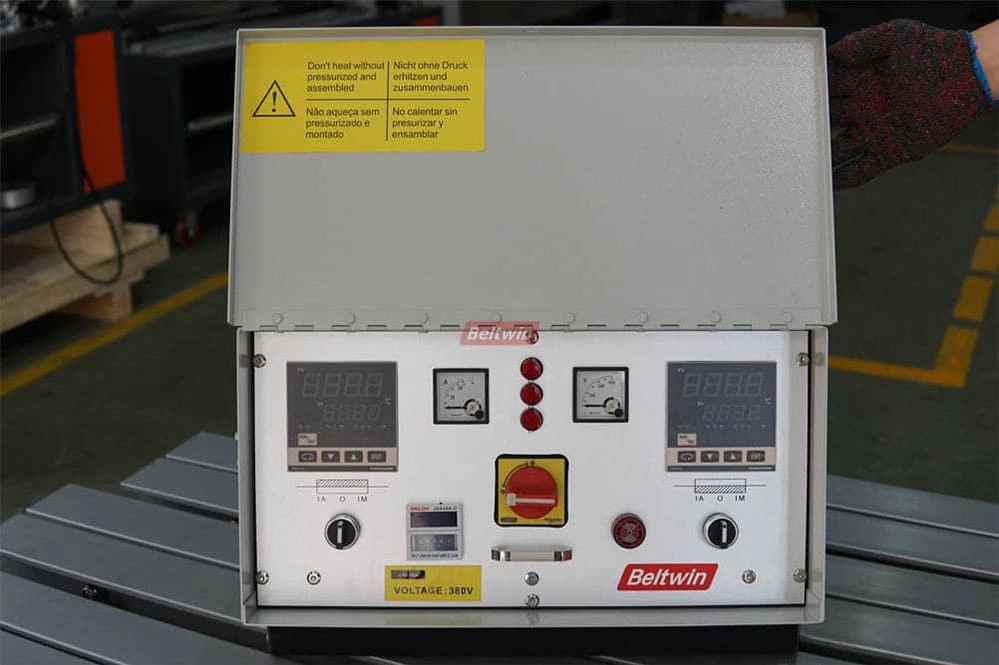

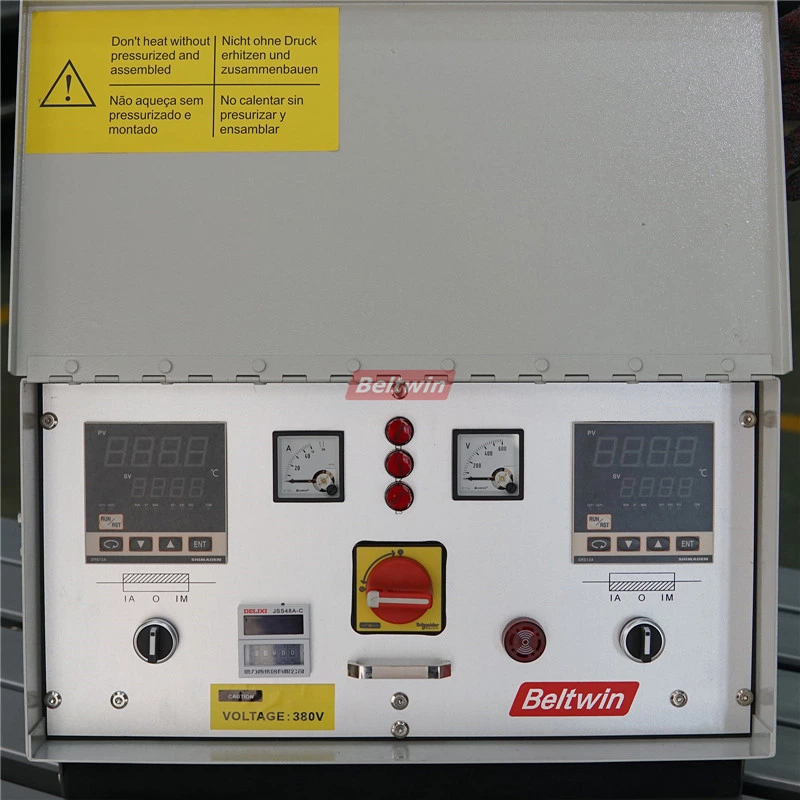

Controlador automático com cabos (padrão)

• Inclui 2 controladores de temperatura, 1 temporizador, 2 amperímetros e 1 voltímetro.
• Controlo e indicação de temperatura digital duplo Omron ou SHIMADEN.
• O mesmo padrão do Almex. É fácil substituir o seu antigo sistema de controlo Almex, sendo mais flexível e poupando custos.
• Temperatura e leitura precisas; componentes elétricos aprovados pela CE.

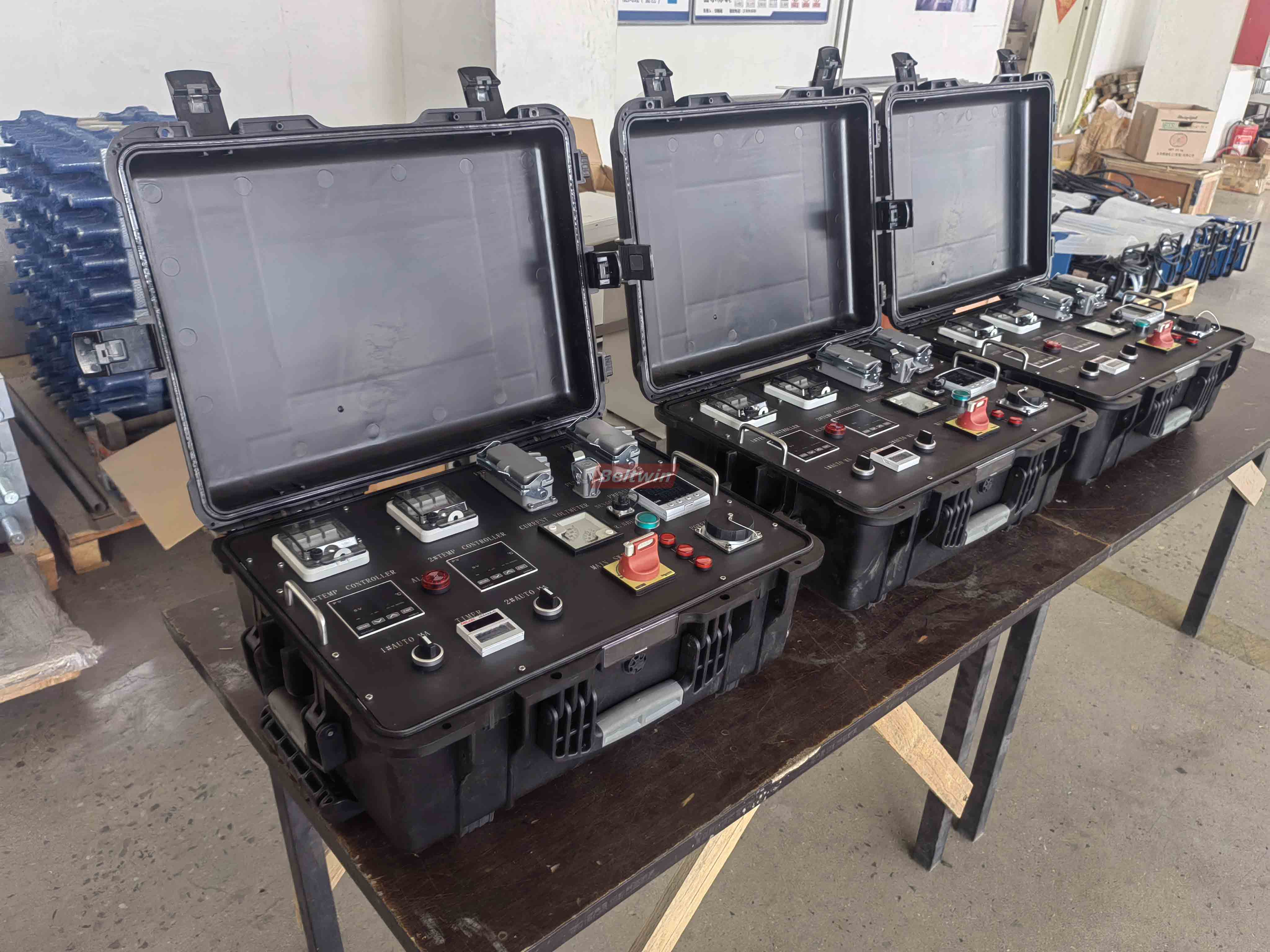

Novo controlador - T6 semelhante (opcional)

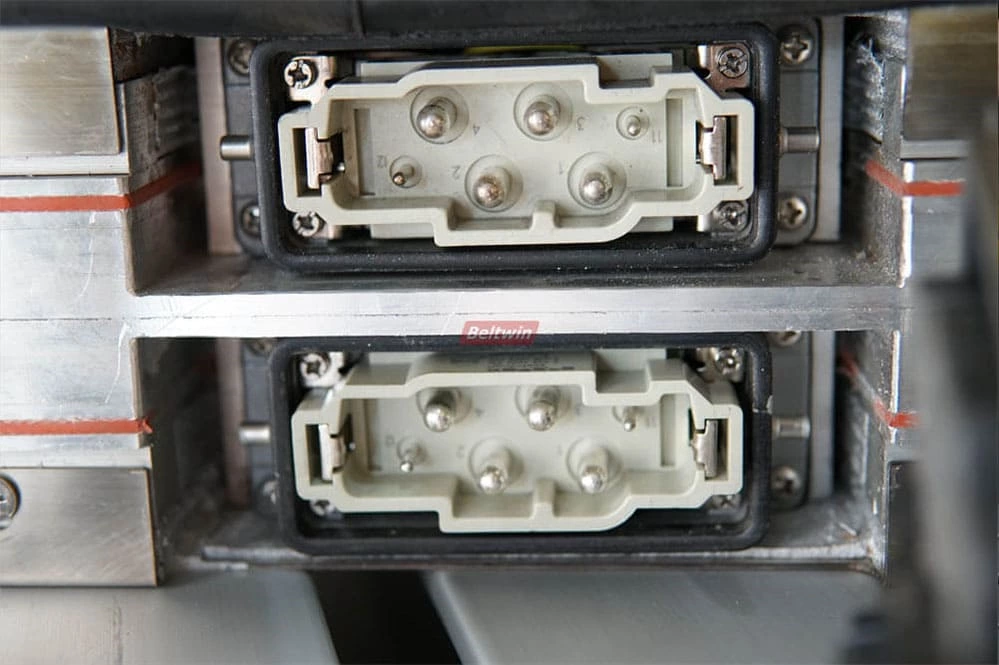

Conector elétrico

A Beltwin utiliza fichas e tomadas de norma europeia, com marcações CE. Os pinos são maiores para evitar o contacto solto e a queima da tomada. O novo tipo de sistema de ligação pode reduzir este risco em 70-80%. O conector original da marca "HARTING" é opcional.

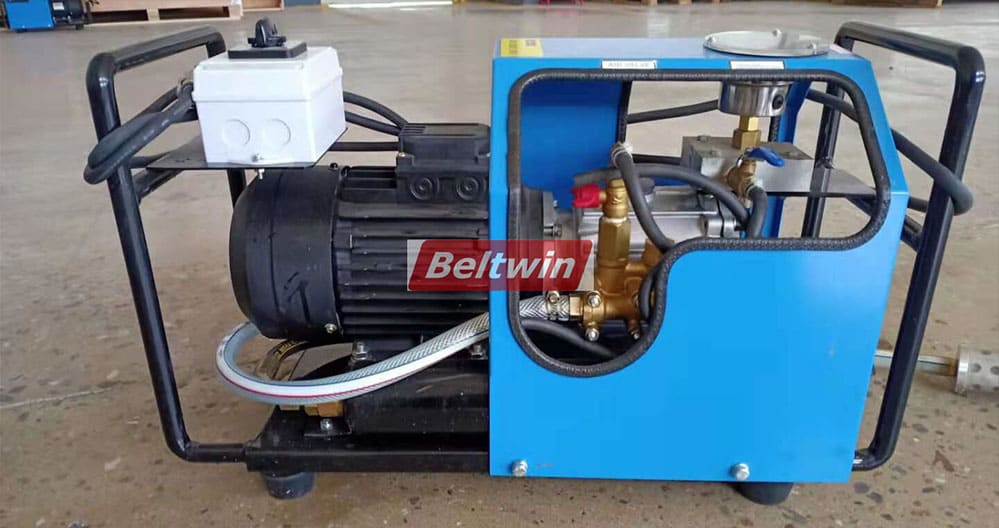

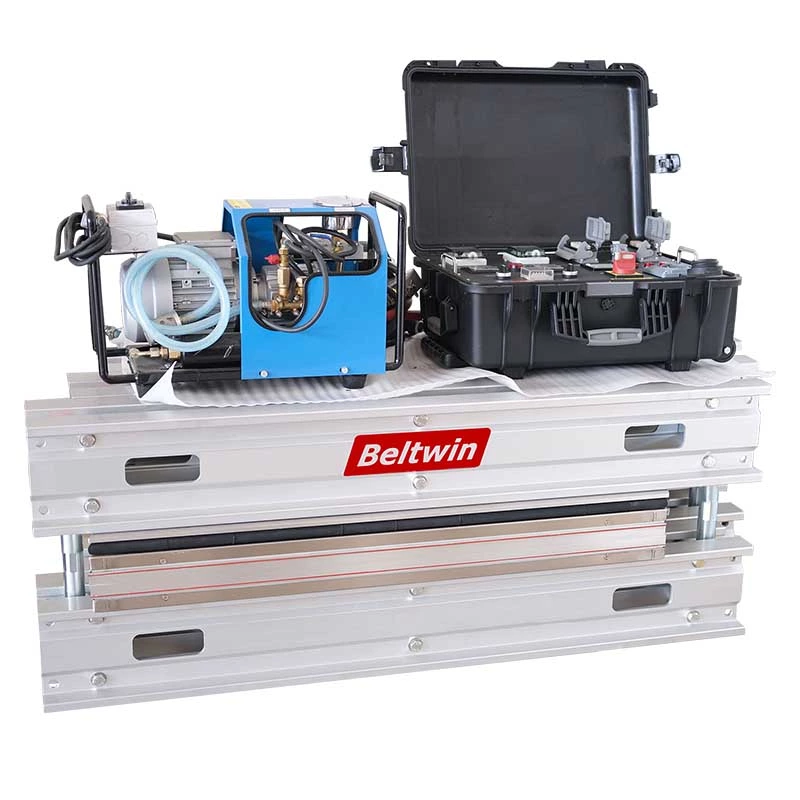

Bomba elétrica para pressão e arrefecimento (padrão)

A bomba pode aumentar/libertar a pressão da água e bombear água para o sistema de refrigeração a água.

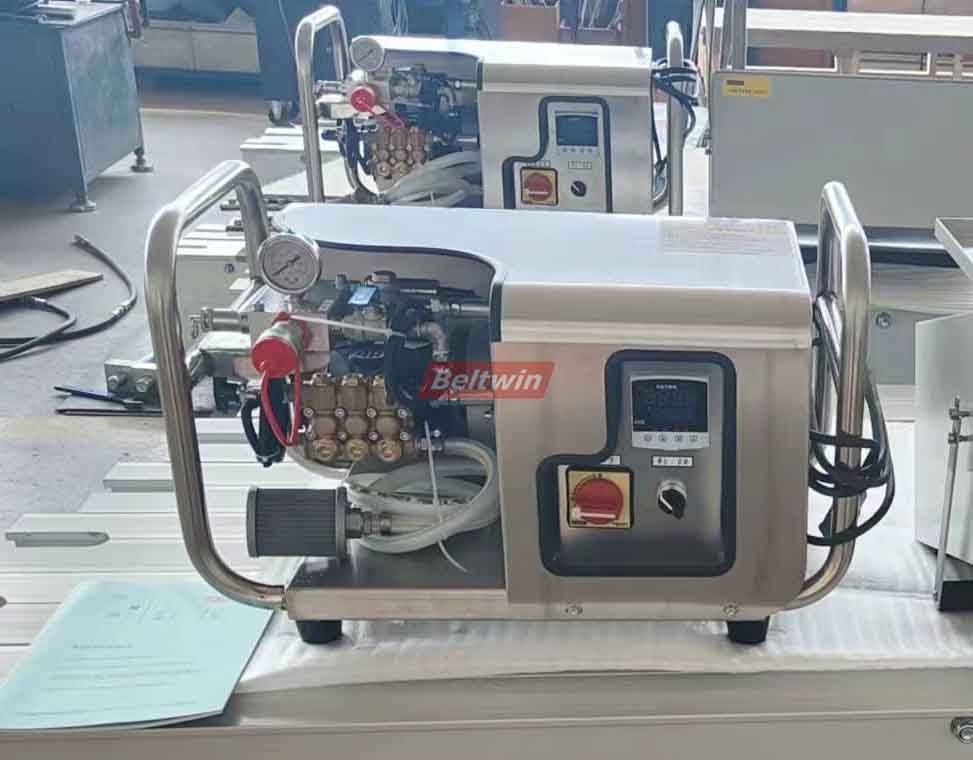

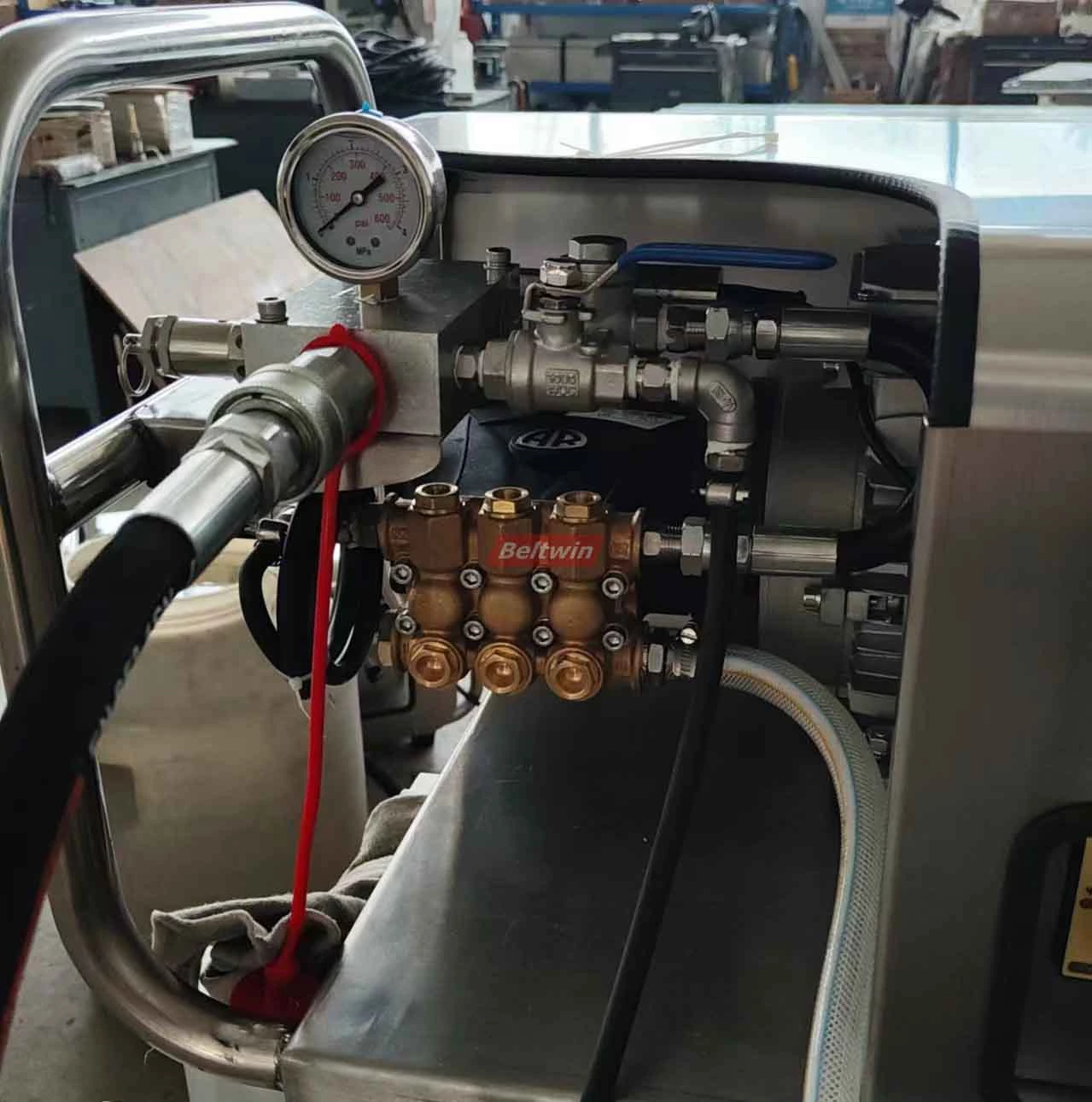

Bomba elétrica para pressão e arrefecimento (opcional)

A pressão pode ser controlada

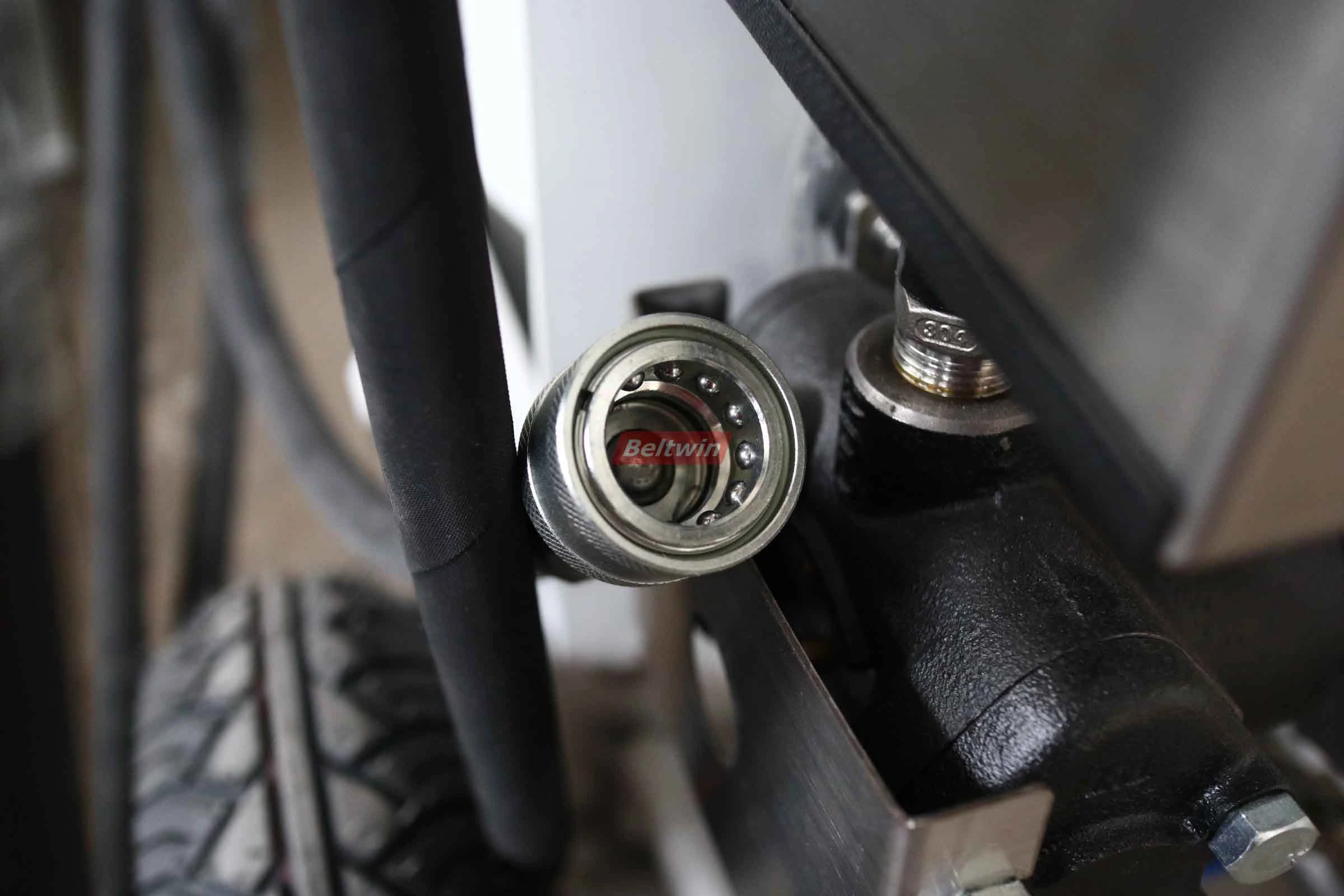

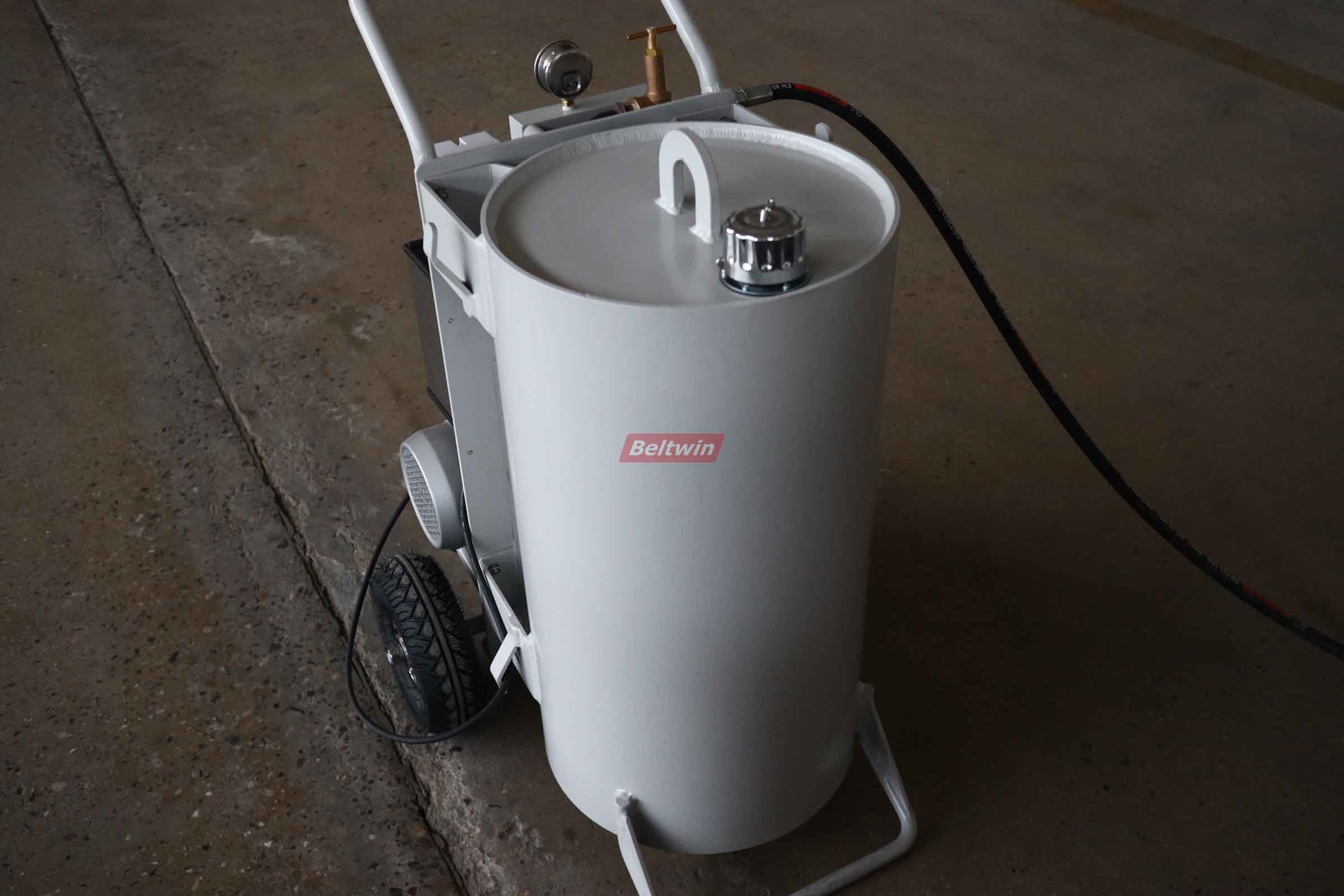

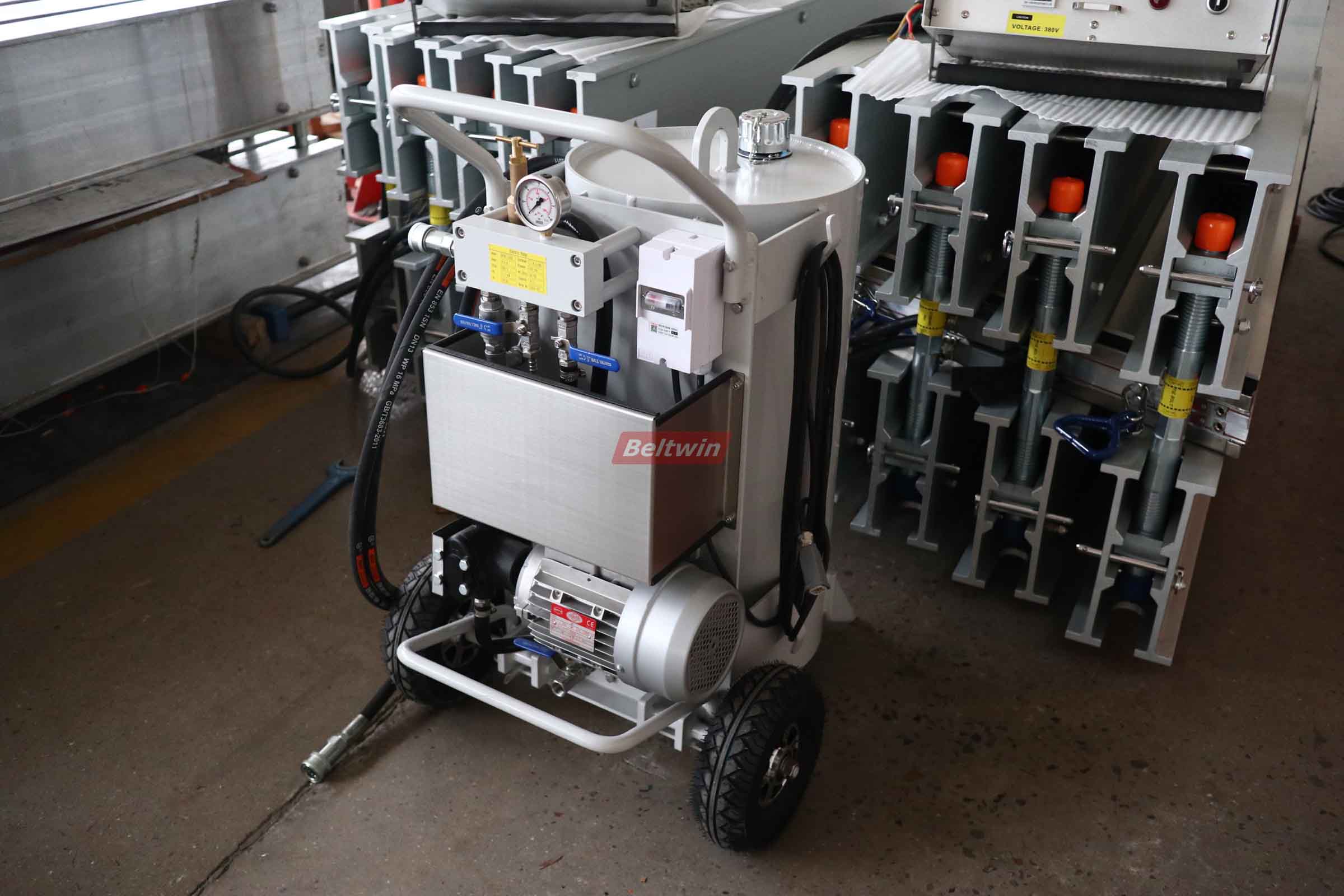

Bomba elétrica com depósito de água (opcional)

Período de garantia:

- Todos os componentes do Beltwin Vulcanizer DSLQ-S têm um ano de garantia.
- Os componentes elemento de aquecimento em silicone e bolsa de pressão têm uma garantia de dois anos. (A partir de 1 de setembro de 2021.)

- A garantia não inclui bomba elétrica de pressão.

  Tempo de garantia: Comece na data do conhecimento de embarque.
  Evidência de garantia: A) Conhecimento de embarque; B) Fotos do produto; C) Nº do modelo do produto.

Como fazer um pedido?

Ao encomendar, forneça as informações abaixo e o nosso engenheiro criará uma solução para si.

1. Largura máxima da correia
2. Comprimento da placa de aquecimento (ou forneça o comprimento de emenda recomendado pelo fabricante da correia)
3. Correia de cabo de aço ou modelo de correia EP (por exemplo EP800/ST4500)
4. Tensão de trabalho
5. Requisitos de pressão (para correia EP a norma é 100PSI e para cabo de aço a norma será 200PSI)
6. Grau de aquecimento da placa (o padrão será de 17,3 graus)

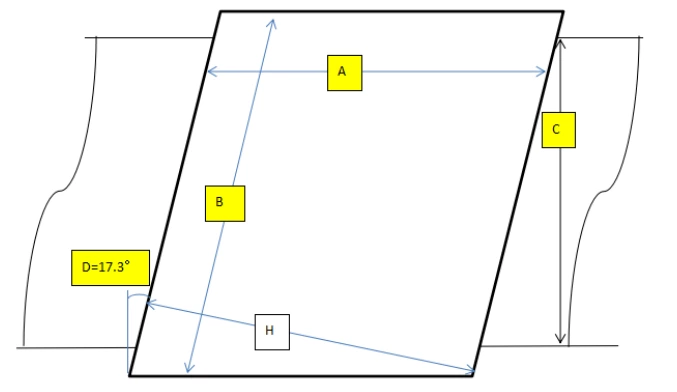

Desenho da placa de aquecimento do vulcanizador de correia:

1. Comprimento da placa de aquecimento ao longo da correia
2. Largura da placa de aquecimento na correia na diagonal
3. Largura da correia
4. Ângulo de inclinação

Padrão: 17,3 graus; E 22° graus, retângulo ou qualquer outro por encomenda

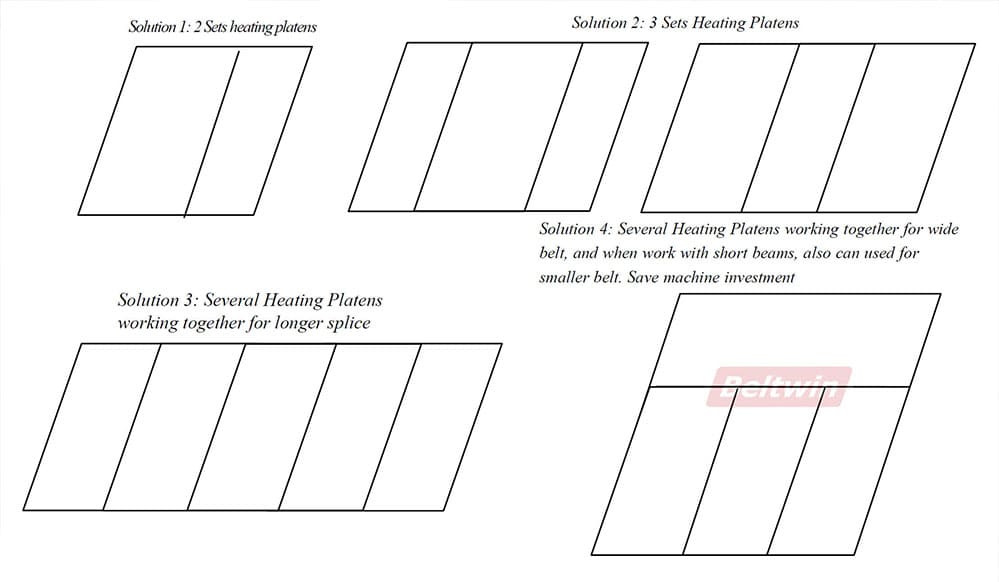

Soluções da Prensa Vulcanizadora Beltwin:

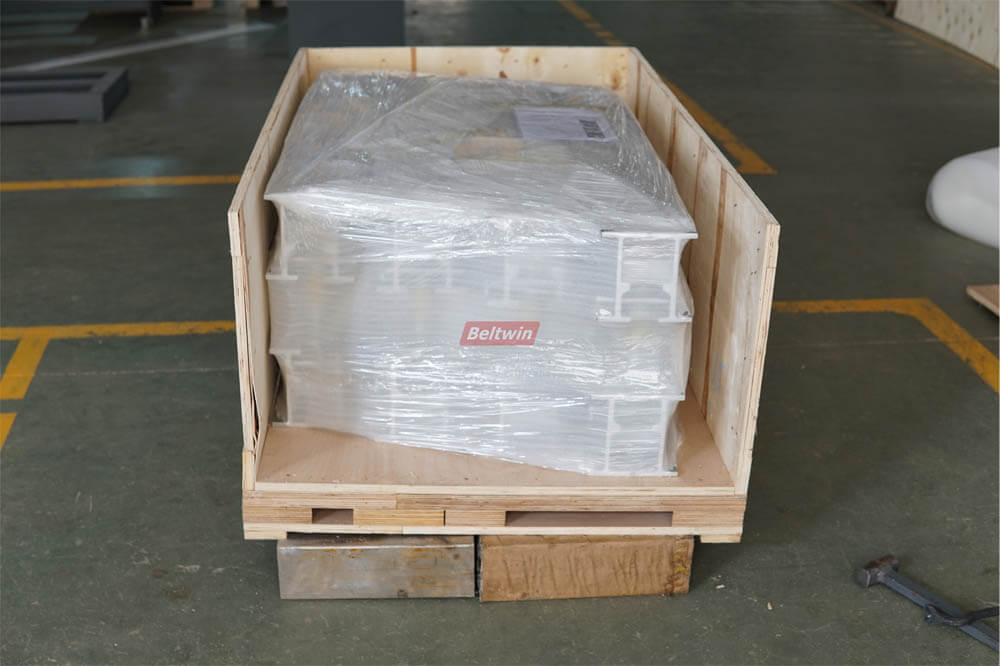

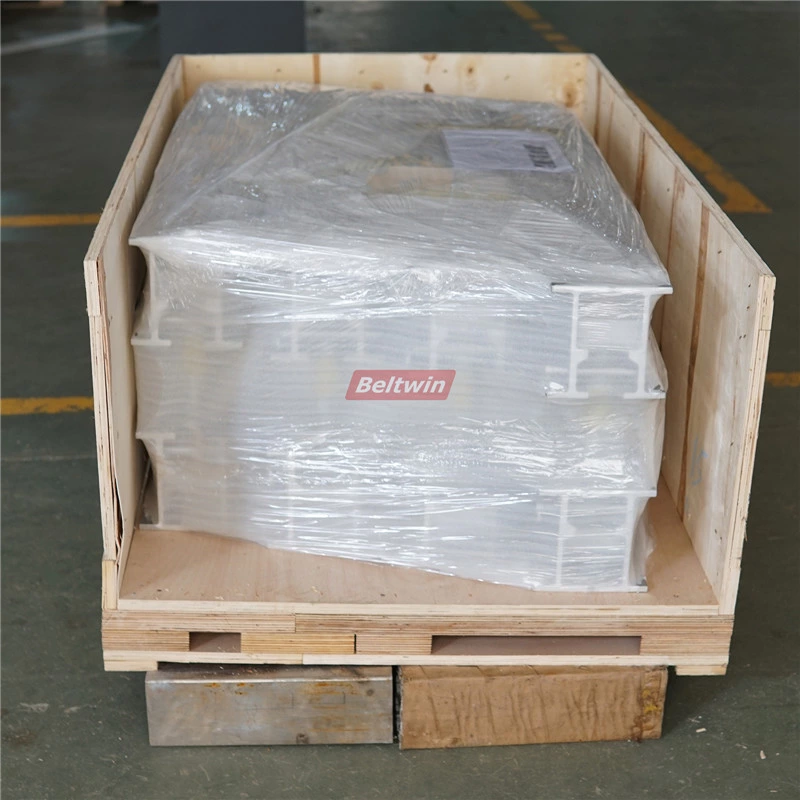

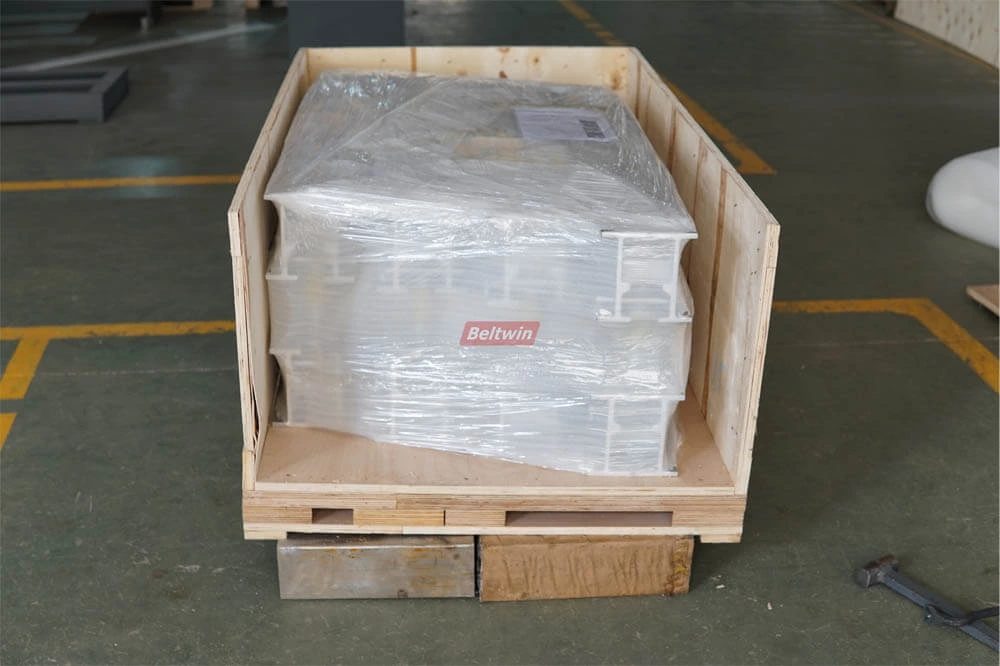

Foto da embalagem do vulcanizador de correia Beltwin:
