Máquina de junção de correia dentada

Esta máquina é para unir correia dentada em forma de anel, como T5, AT5, T10, AT10, 5M, 8M, S5M, S8M, H tipo, L tipo, T20, AT20 e etc.

Dados técnicos:

1. Largura da correia: Padrão 100/150/200mm, tamanho especial também pode ser personalizado, por exemplo 500mm e etc.
2. Tamanho da placa de aquecimento: 200*200mm Para cinto de largura de 150mm.
3. Perímetro Mínimo da Correia: 850mm
4. Tensão: 380V, 3Fase ou como opcional.
5. Potência: 7.1KW
6. Com sistema de pressão pneumática, pressão do ar: 0.6Mpa
7. Faixa de temperatura: 50-230 ℃

Opcional:

1. Molde de articulação da correia dentada (largura da correia ajustável).
2. Sistema de refrigeração de água de auto-circulação.
3. Sistema de pressão hidráulica (em vez de sistema de pressão pneumática).

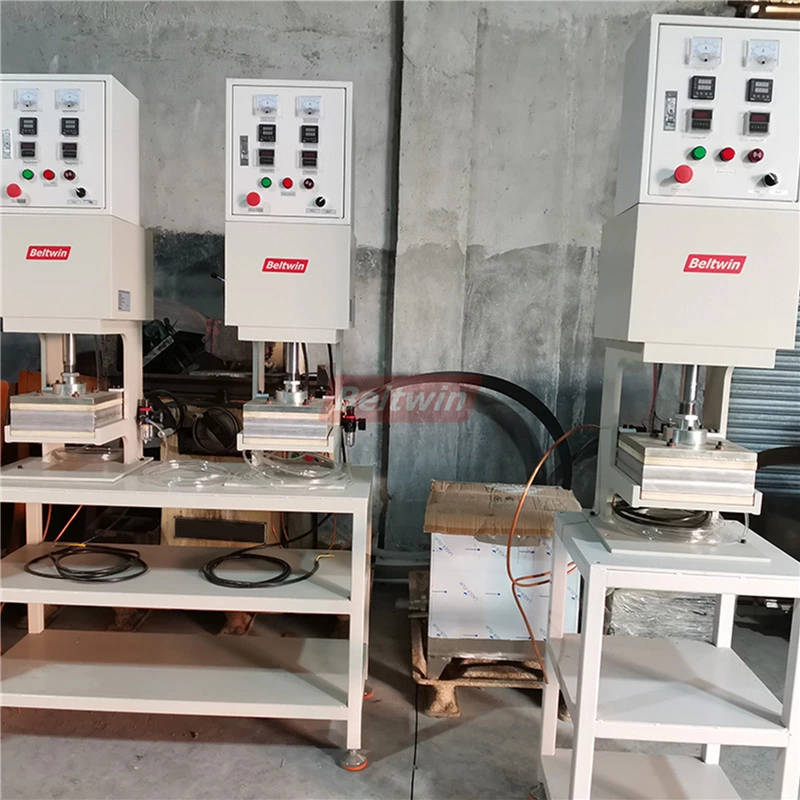

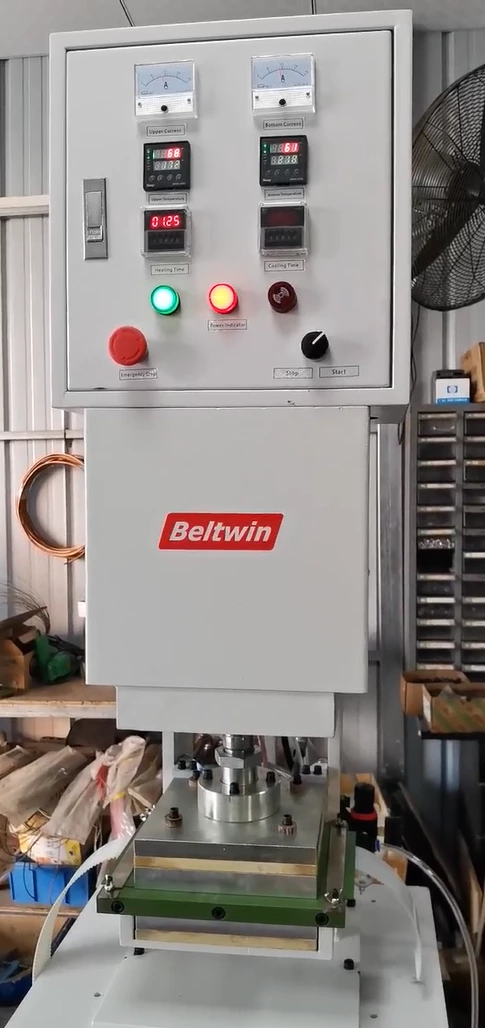

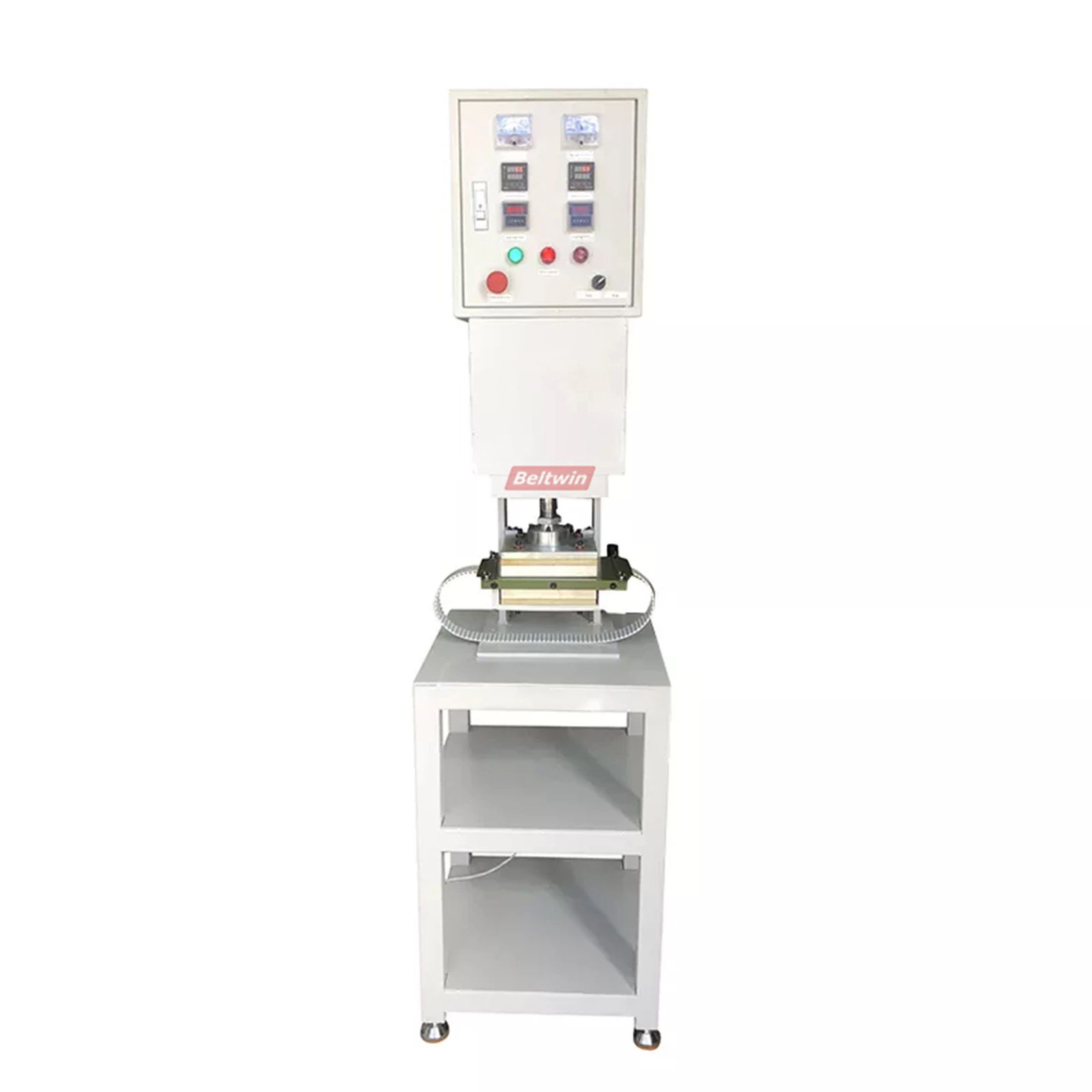

Foto da máquina (com sistema de pressão pneumática):

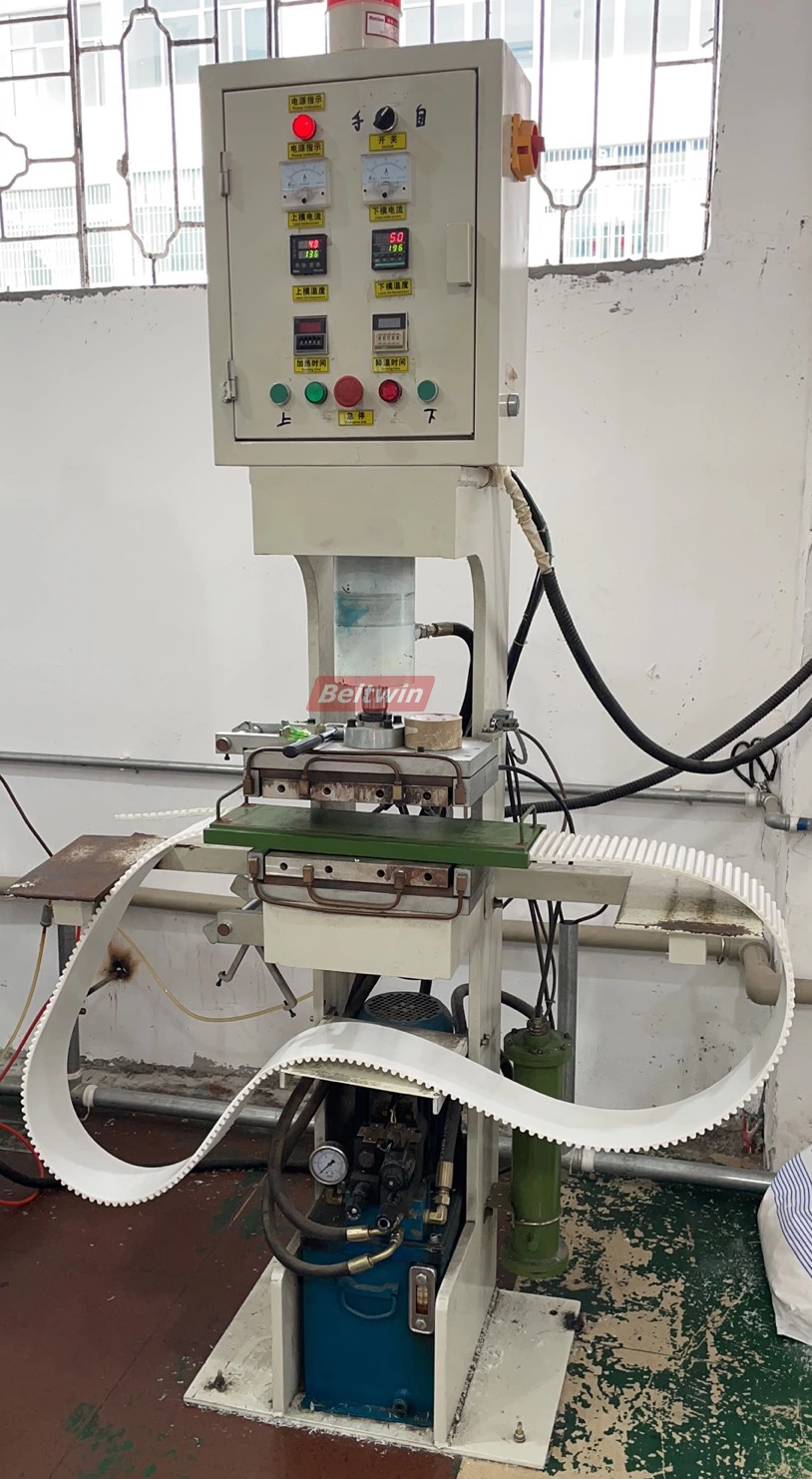

Foto da máquina (com sistema de pressão hidráulica):

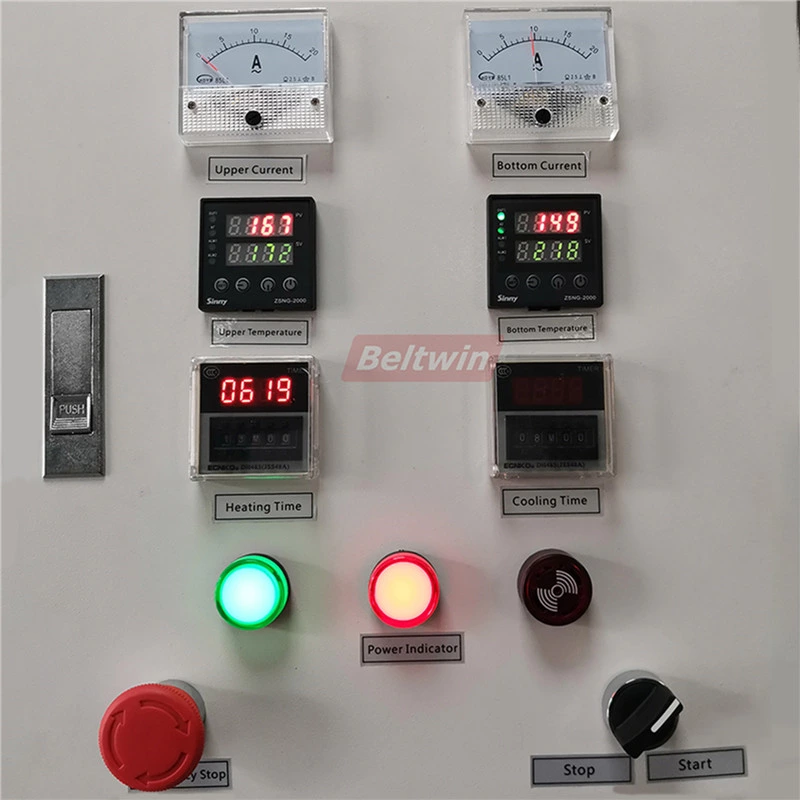

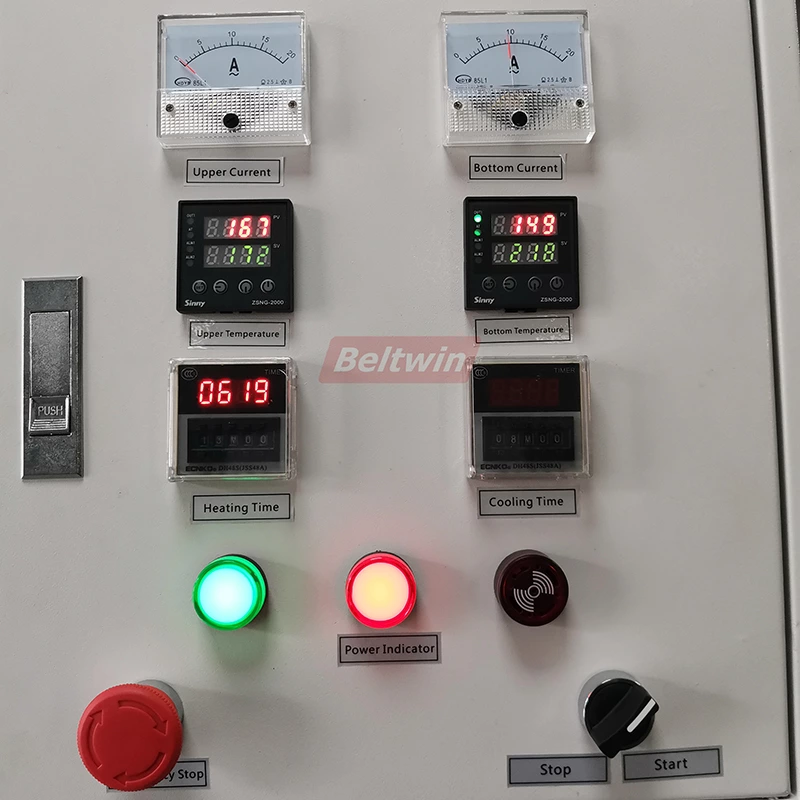

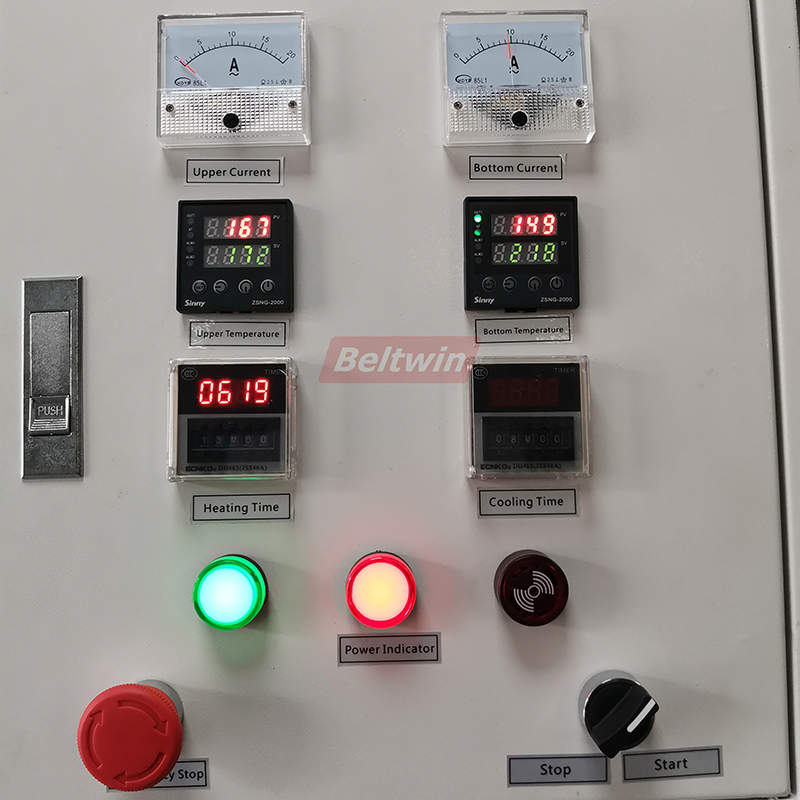

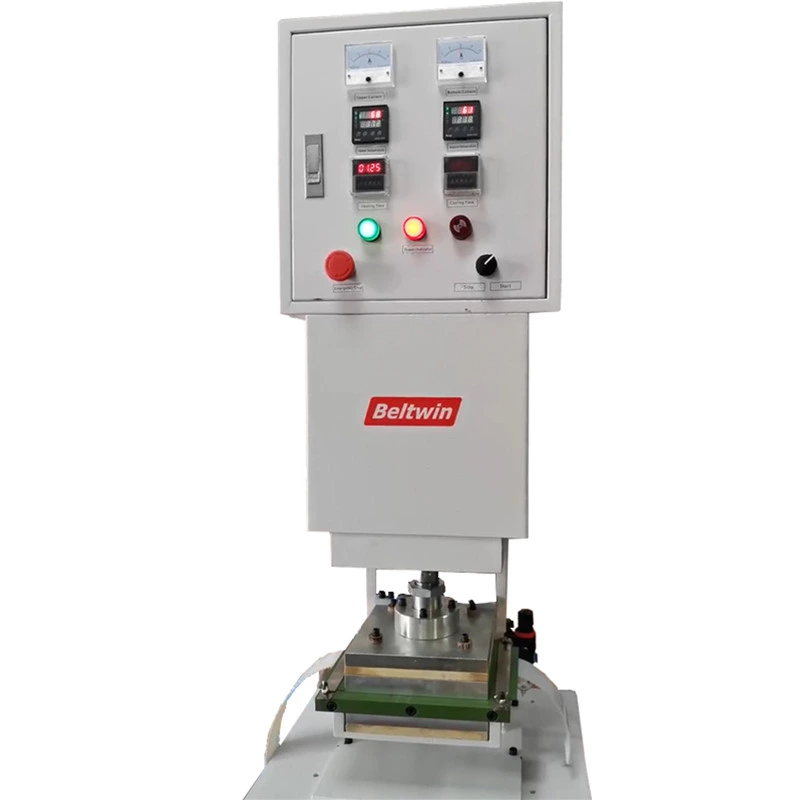

Painel de controle:

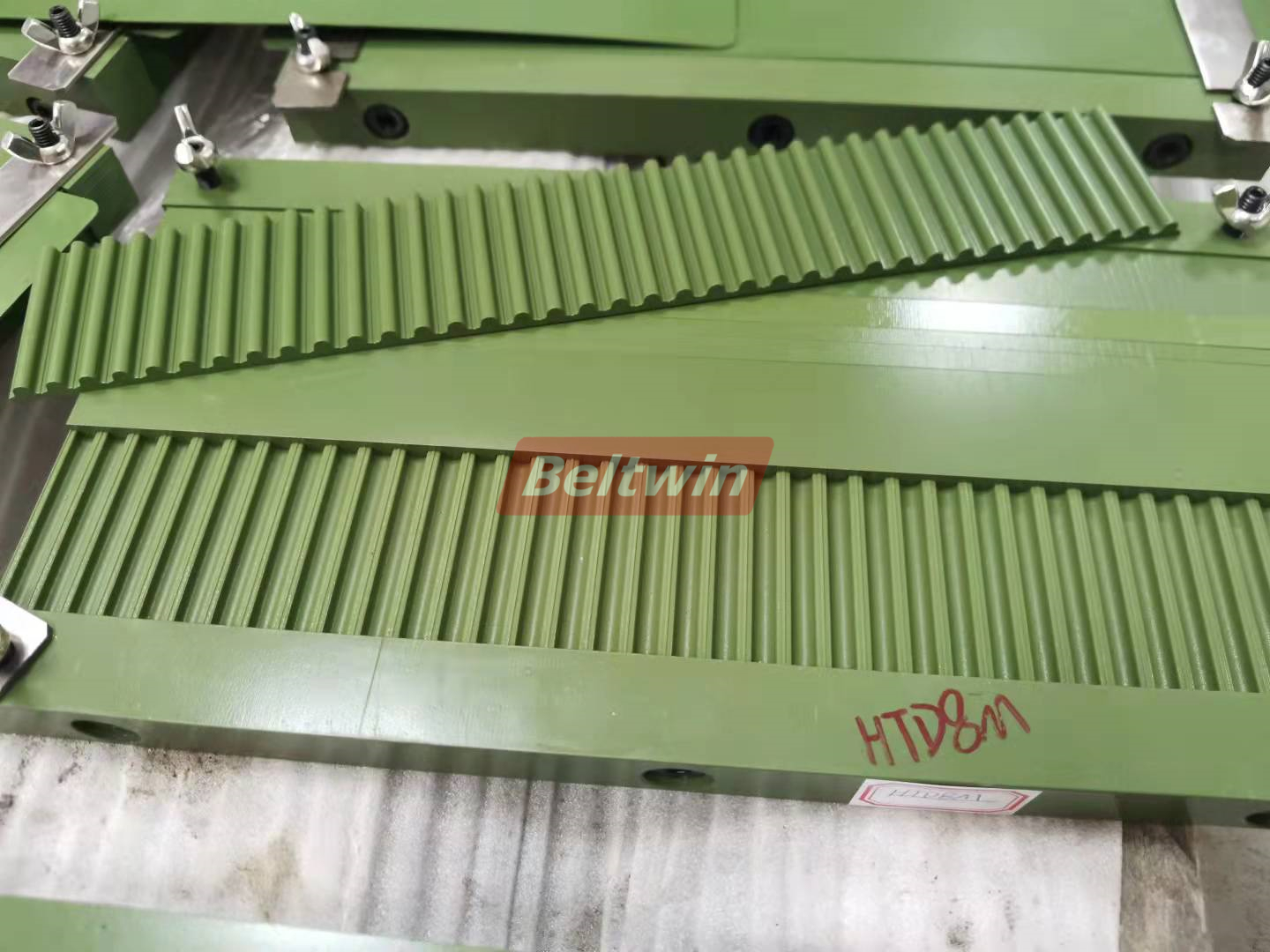

Molde de articulação da correia dentada (largura da correia ajustável):

Como articular a correia dentada:

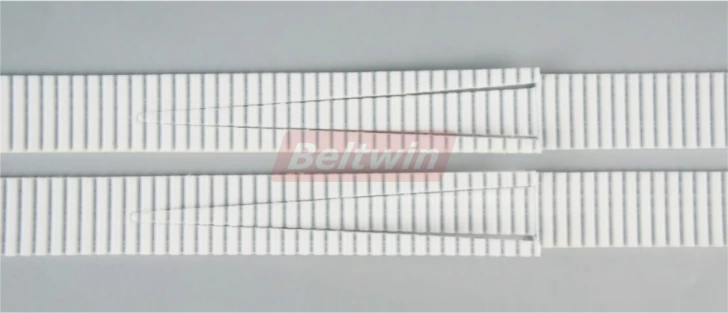

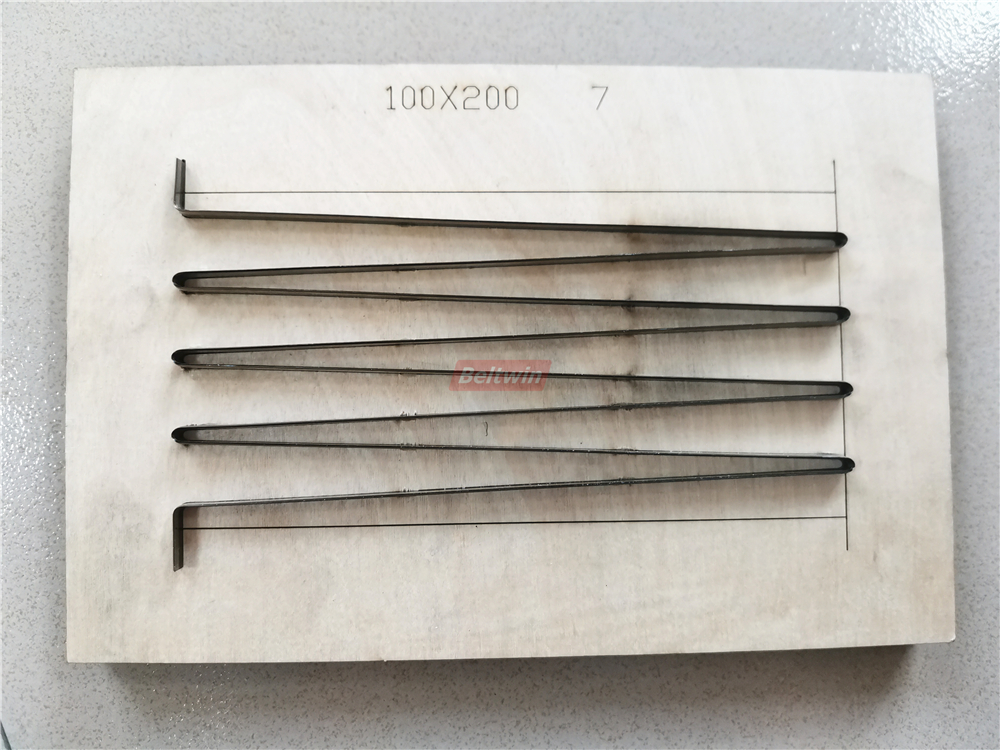

1. Faça os dedos na correia dentada com a máquina de perfuração de dedo da correia dentada.

Se você tem interesse nesta máquina de perfuração, por favor clique aqui:

Máquina de perfuração de dedo de correia dentada

2. Coloque as correias no molde de soldagem e combine os dedos da correia.

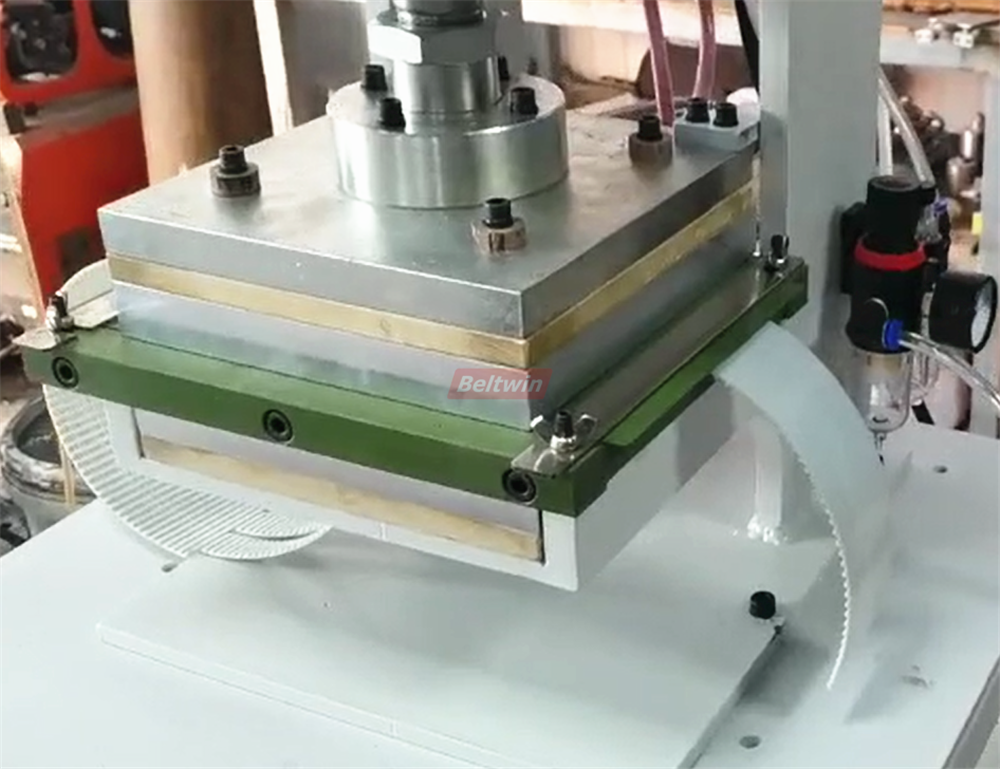

3. Coloque o molde de soldagem na placa de aquecimento e faça a junção da correia.

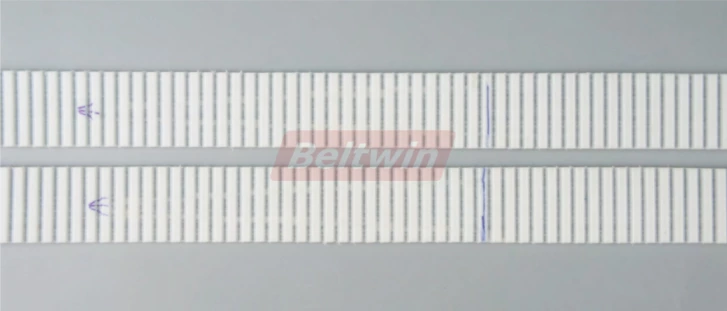

4. Após o término do processo de aquecimento, pode-se obter a correia dentada finalizada.

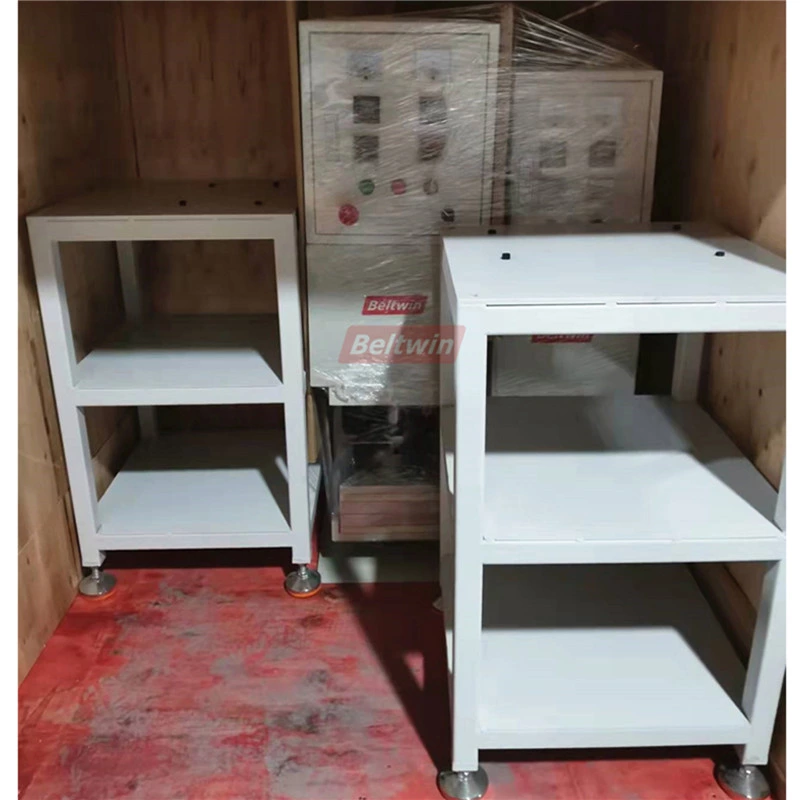

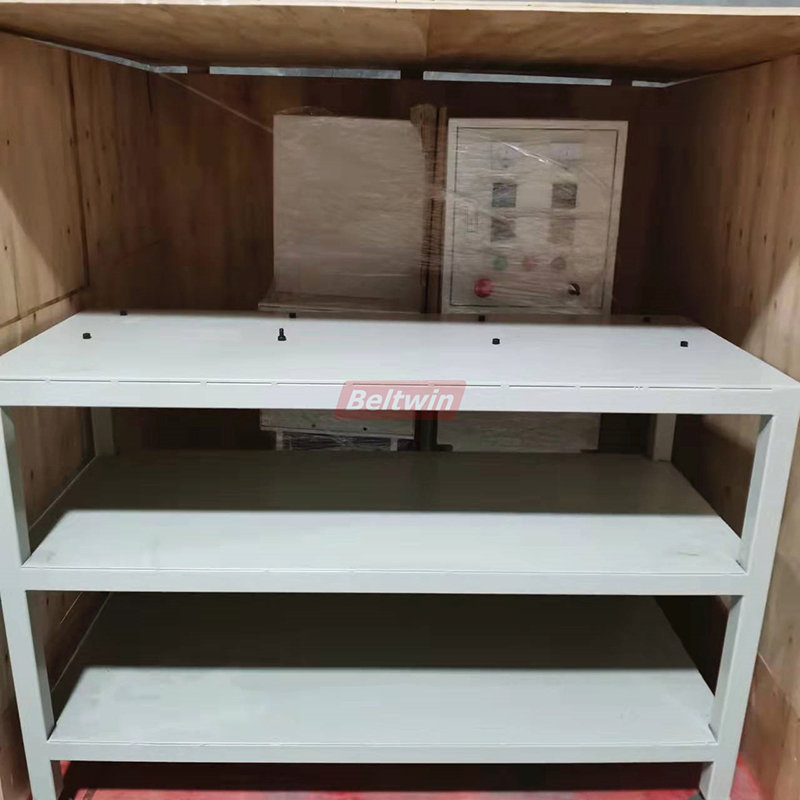

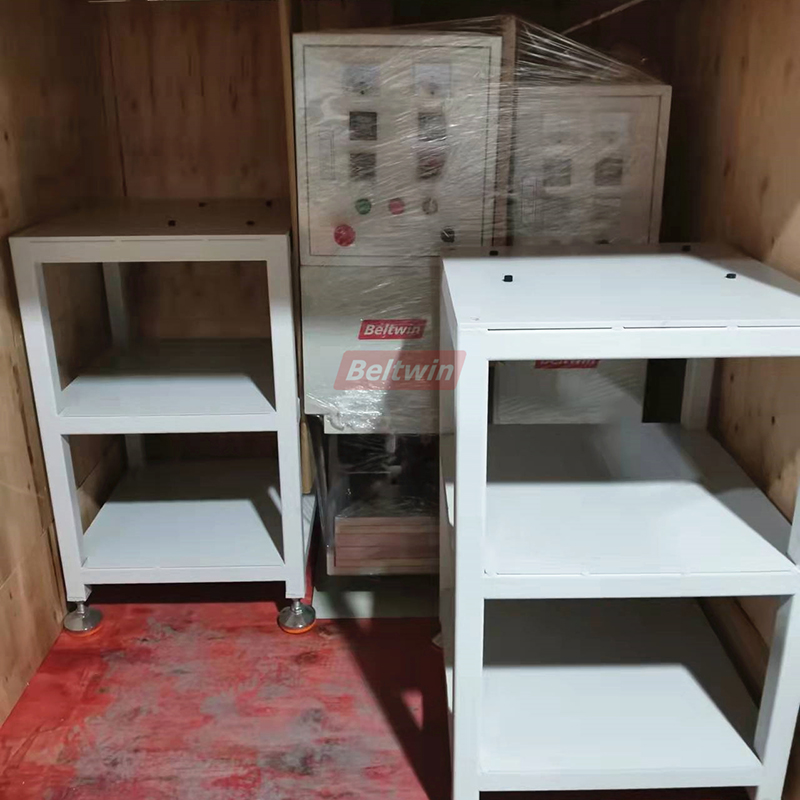

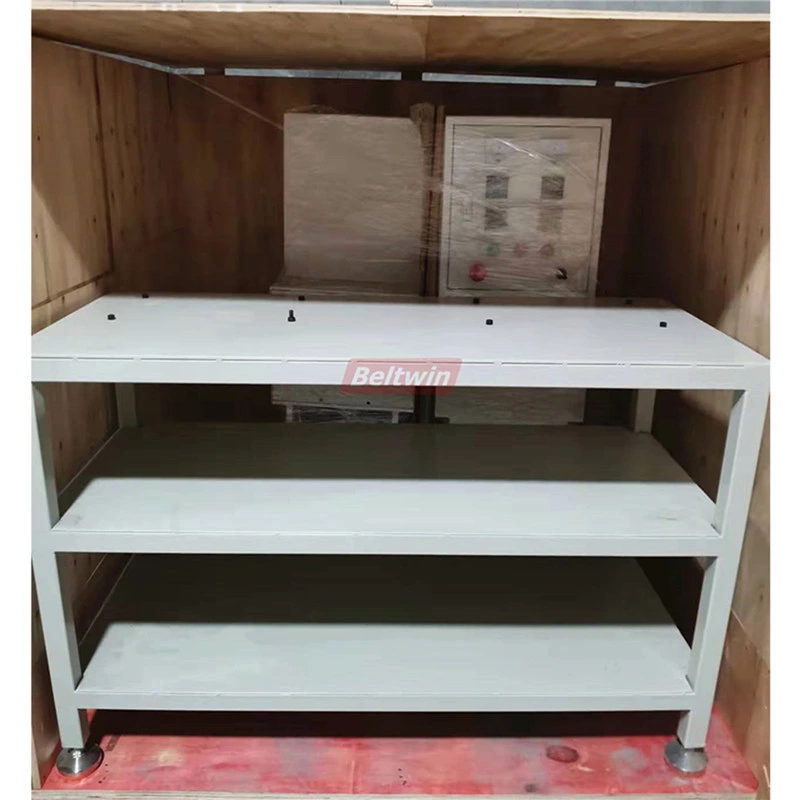

Foto da embalagem da máquina:

Pergunta: Por que a junta da correia dentada em PU é fácil de quebrar?

Resposta: De acordo com a estrutura da correia dentada, o núcleo do fio de aço ou núcleo do fio terá efeito na camada de força...

Para mais detalhes, pls você pode verificar este artigo:

https://www.beltwin.com/articles/analysis-of-the-reasons-why-the-pu-timing-belt-jointing-is-easy-to-break
