Como emendar a correia transportadora de pvc com pino redondo

Correia transportadora de PVC com pino redondo especial para transporte inclinado, aplicação: tabaco etc.

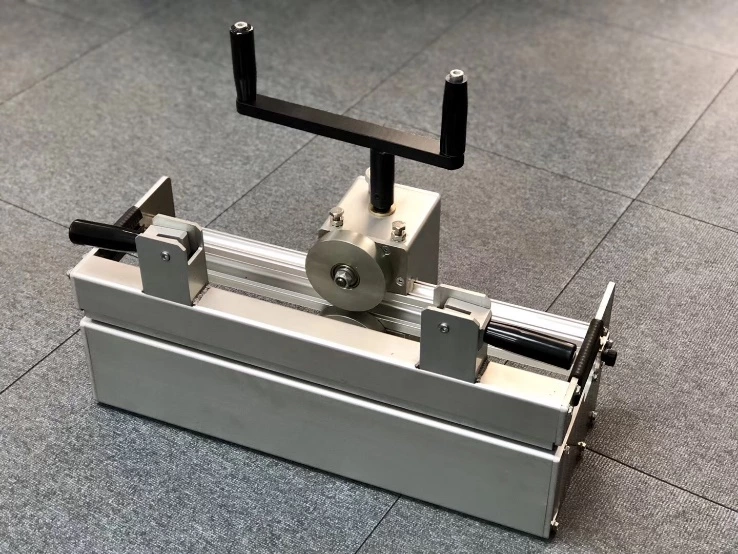

Emenda: Instalando fixadores de aço inoxidável com o Roller Lacer (emenda mecânica)

Pode usar fixadores da série Beltwin LGK ou série Flexco Clipper.

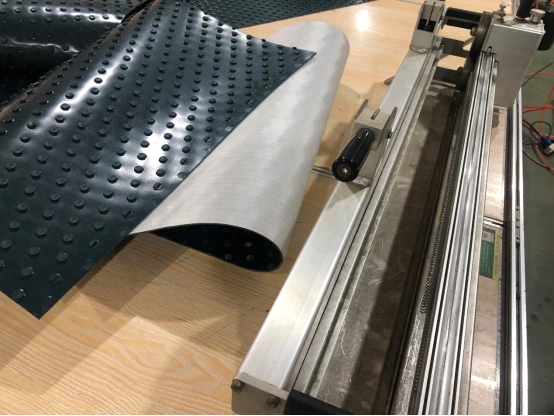

Primeira etapa: Preparação da correia

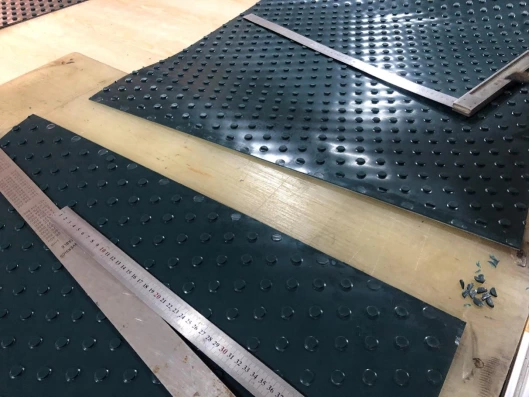

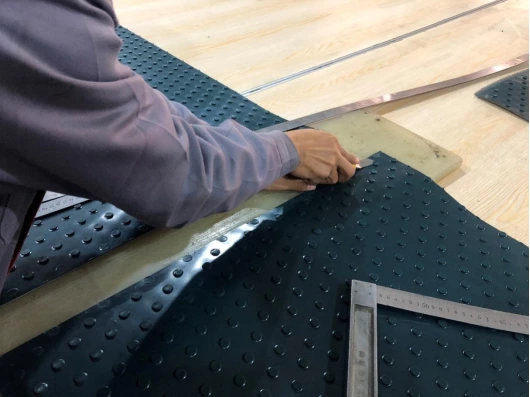

Corte o cinto e certifique-se de que ele esteja reto.

Tem que remover o pino redondo dentro de 20mm da borda. Se houver outro tipo de correia com cobertura de impressão, também será necessário reduzir 20 a 25 mm da extremidade da correia.

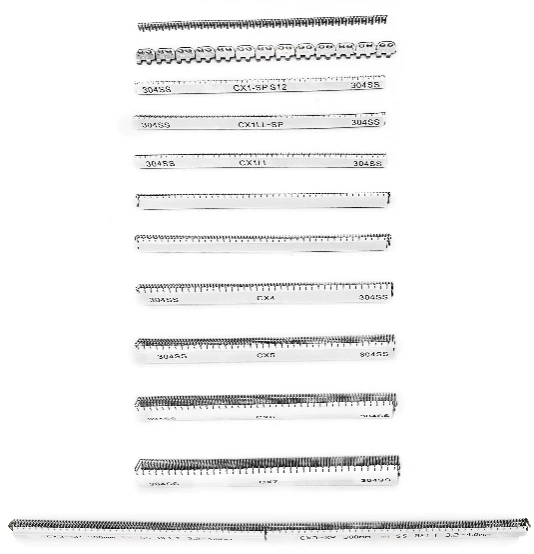

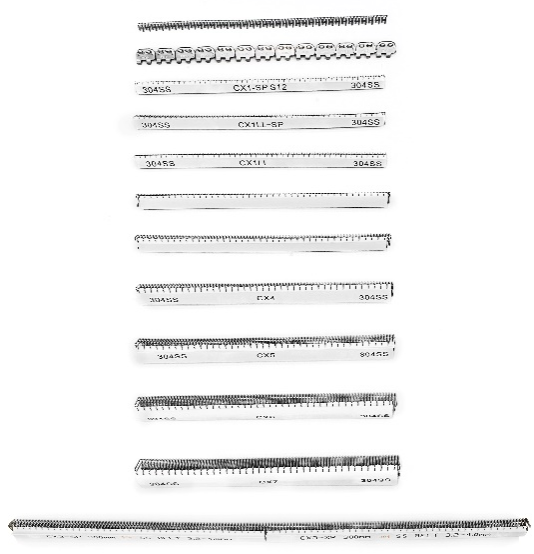

Etapa 2: meça a espessura da correia e selecione os fixadores de tamanho adequado

A emenda precisa da correia é de 700 mm de largura, cortaremos os fixadores com 680 mm de comprimento.

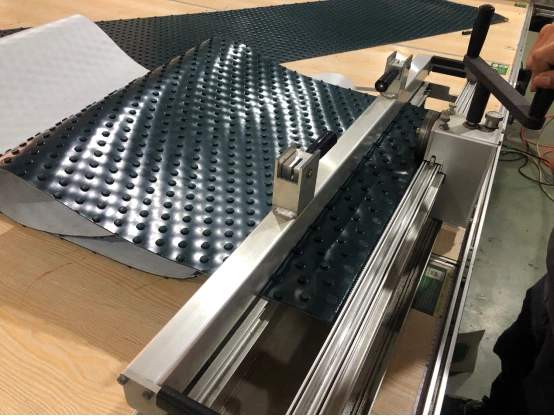

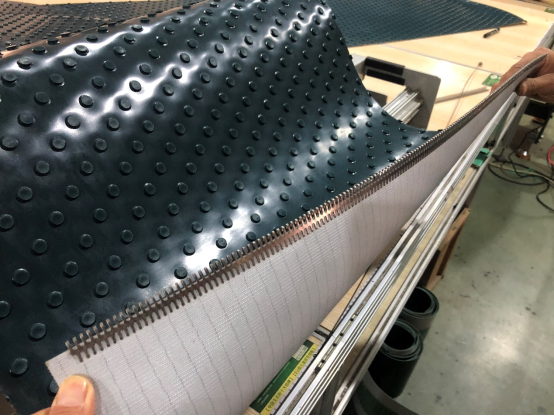

Etapa 3: Insira os ganchos no primeiro slot ativo da tira facial. Prenda com alfinete. E carregando o cinto.

Etapa 4: Operação de amarração:

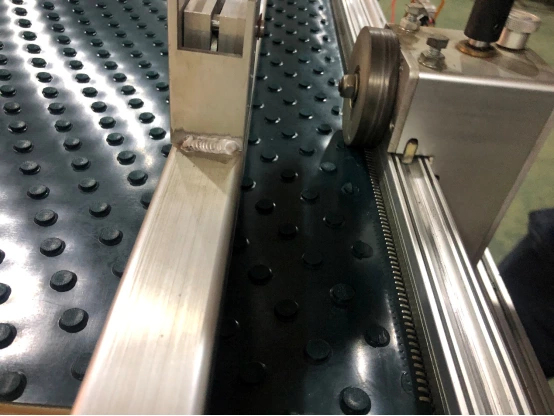

Posicione os roletes sobre os ganchos. Gire o botão de ajuste no sentido anti-horário até que os roletes toquem nos ganchos. Repita até que os ganchos sejam incorporados ao cinto.

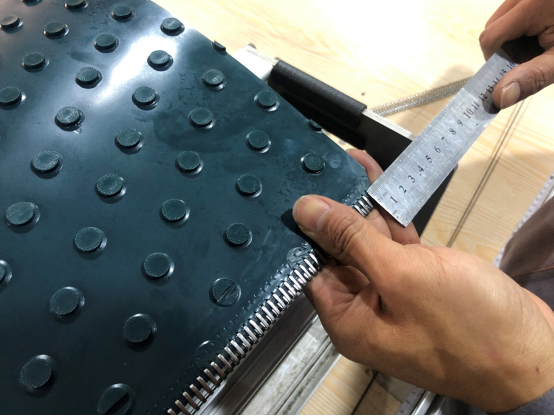

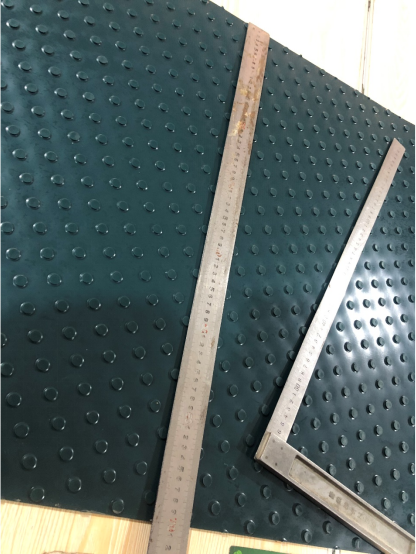

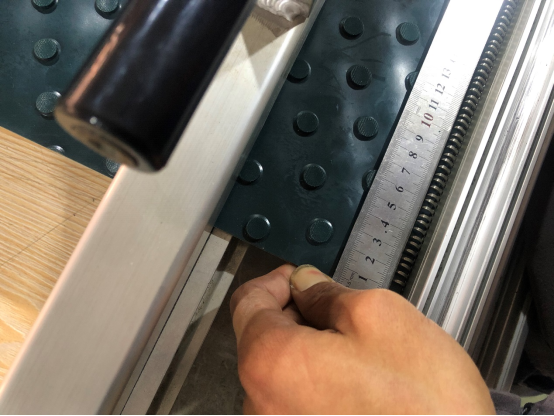

Passo 5: corte o canto de ambos os cintos laterais e meça a distância da ponta.

Passo 6: Carregando o cinto, verifique se a distância está correta.

Passo 7: Amarrar o cinto, após o acabamento, também precisa cortar os cantos de ambos os cintos laterais.

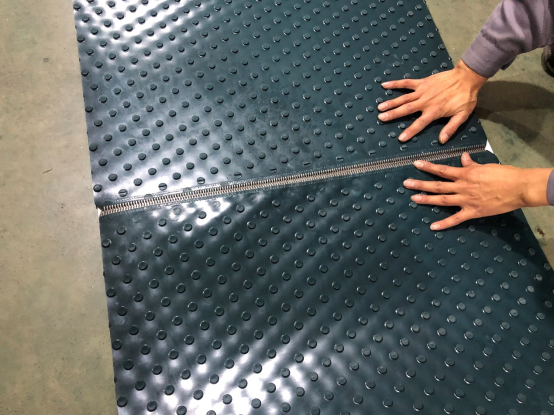

Acabamento da emenda:
