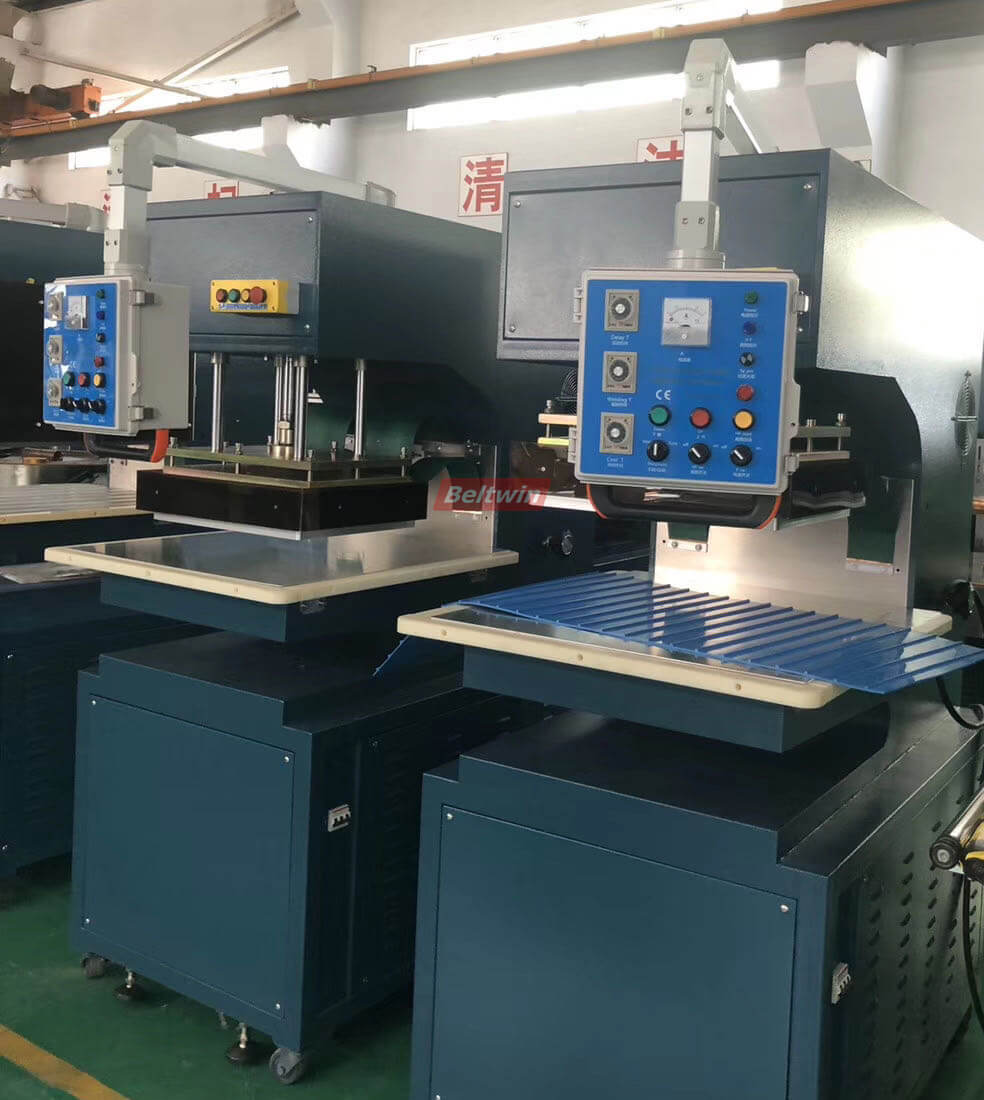

Máquina de soldar correia de alta frequência QA-1000 para guia em V/presilha/parede lateral de correia, Máquina de soldadura de alta frequência, máquina de soldadura de frequência, máquina de soldadura de presilhas de PVC, máquina de correia transportadora de parede lateral, máquina de soldadura de correia de PVC

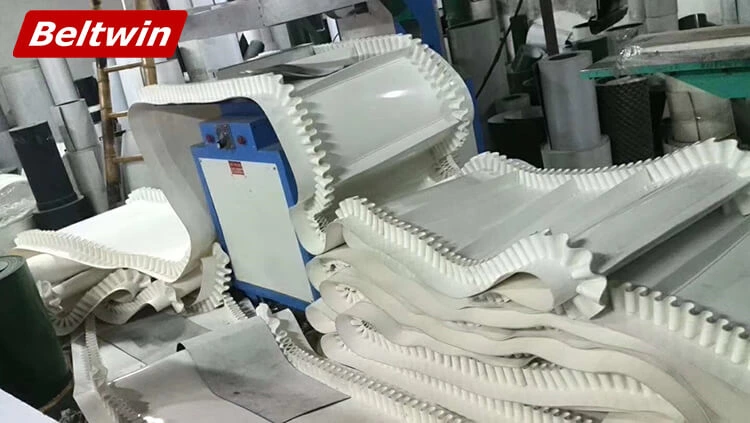

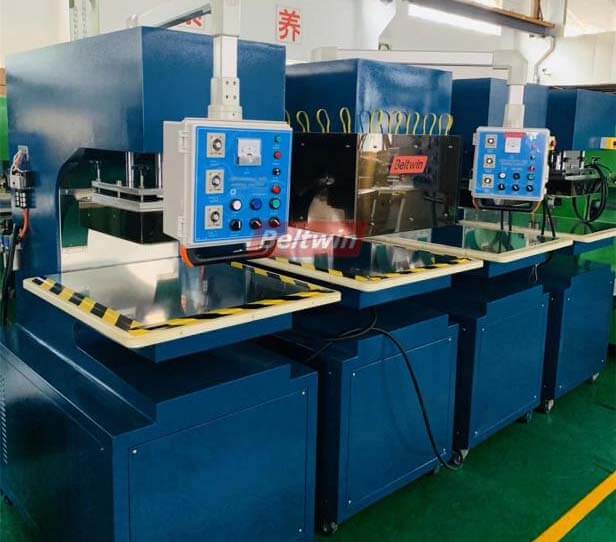

A máquina de soldadura de alta frequência Beltwin é utilizada para fabricar vários tipos de fechos, degraus e paredes laterais, o que pode ser feito facilmente.

A Soldadura de Alta Frequência (HF) ou Soldadura de Radiofrequência (RF) é a união de materiais de PVC/PU através do fornecimento de energia de HF sob a forma de um campo eletromagnético e pressão à superfície da correia transportadora de PVC/PU.

Especificações

Potência da máquina: 10KW
Tamanho da placa superior: 500*400 mm
Tamanho da placa inferior: 700*800mm
Comprimento de soldadura: Grampo/parede lateral/guia em V 500~600 mm de uma só vez
Tensão de trabalho: 380 V trifásica (outras tensões disponíveis mediante pedido)
Potência de entrada: 16 KVA
Frequência de trabalho: 27,12 MHz
Com proteção séria: Proteção de resistência atual, proteção contra faíscas e proteção de travagem de emergência.
Ciclos de soldadura HF automatizados
Pneumático sistema de elevação
Fácil configuração e operação
Totalmente blindado contra altas frequências, toda a máquina protegida.
Tubo de vácuo de alta qualidade fabricado na China
Para diversas espessuras de materiais e alturas de grampos/paredes laterais até 120 mm

Característico

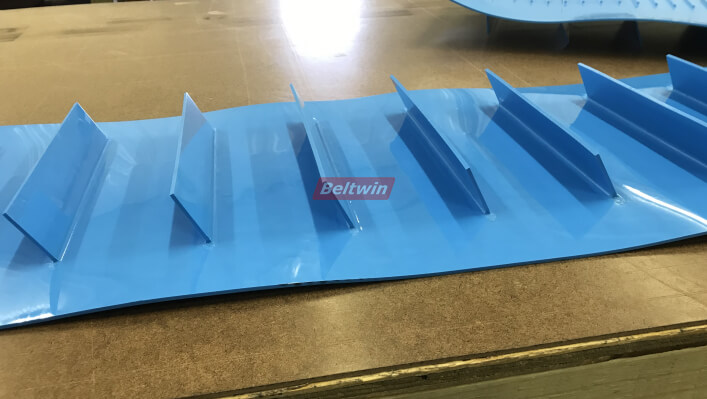

Universal para grampos em T, grampos em X, grampos em L, parede lateral, perfil, guia em V, etc.
A ranhura da máquina é profunda e larga. É conveniente soldar grandes áreas.
Adotando dispositivo de proteção contra faíscas de alta sensibilidade para evitar danos no molde.
O comprimento da soldadura pode ser alargado para 700 mm ou mais de uma só vez.
Caixa de vibração de alta frequência quadrada modelo europeu, mais estável na saída.

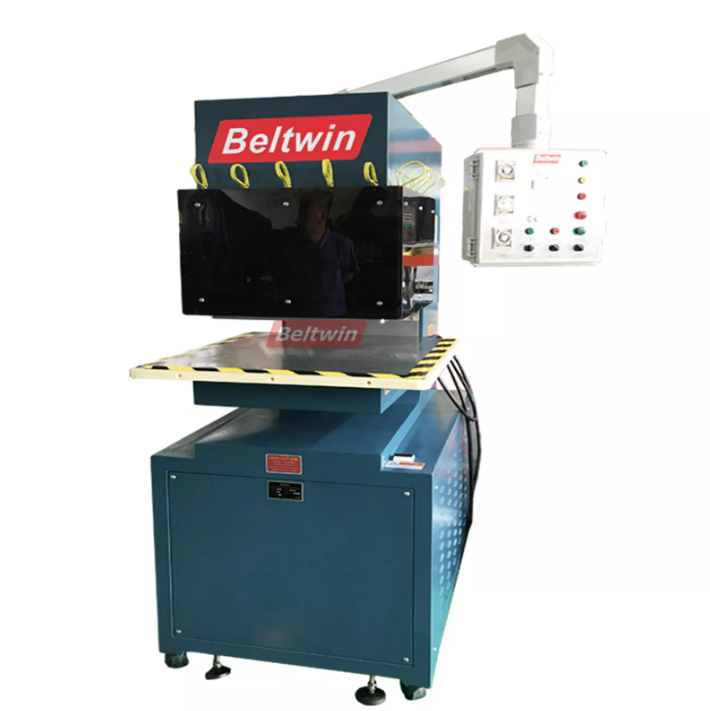

Modelo	QA-1000	QA-1000H	QA-2000
Poder	10KW	10KW	13KW
Tamanho da placa de aquecimento superior	500*400mm	650*500mm	800*400mm
Tamanho da placa de aquecimento inferior	700*800mm	700*1200mm	600*1500mm
Largura da correia	Sem limite	1050mm	1350mm
Comprimento máximo da presilha	500mm	800mm	1000mm
Comprimento máximo da parede lateral	500mm	500mm	500mm
Sistema de controlo	Caixa de controlo de balancim	Caixa de controlo de balancim ou caixa de controlo individual	Caixa de controlo individual
Modo de ajuste atual	Botões giratórios ajustáveis	Botões giratórios ajustáveis ou eletricamente ajustáveis	Eletricamente ajustável

A placa de aquecimento inferior tem 700x800 mm e pode soldar grampos ou paredes laterais de 500 mm de comprimento de uma só vez.

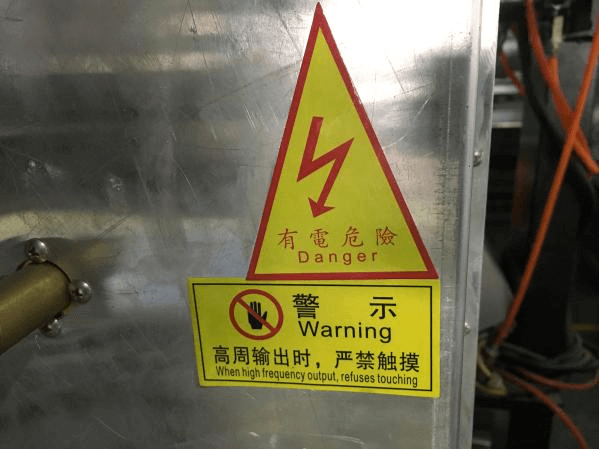

Marca de segurança

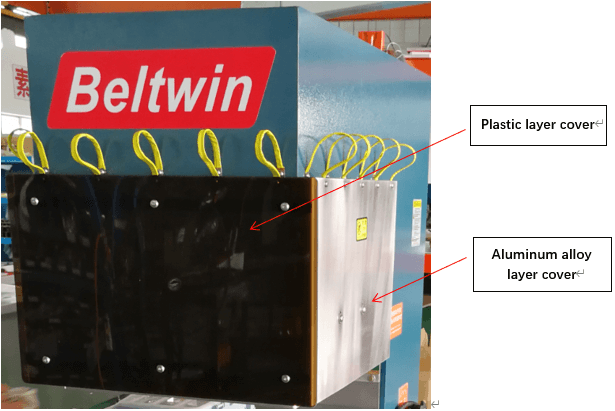

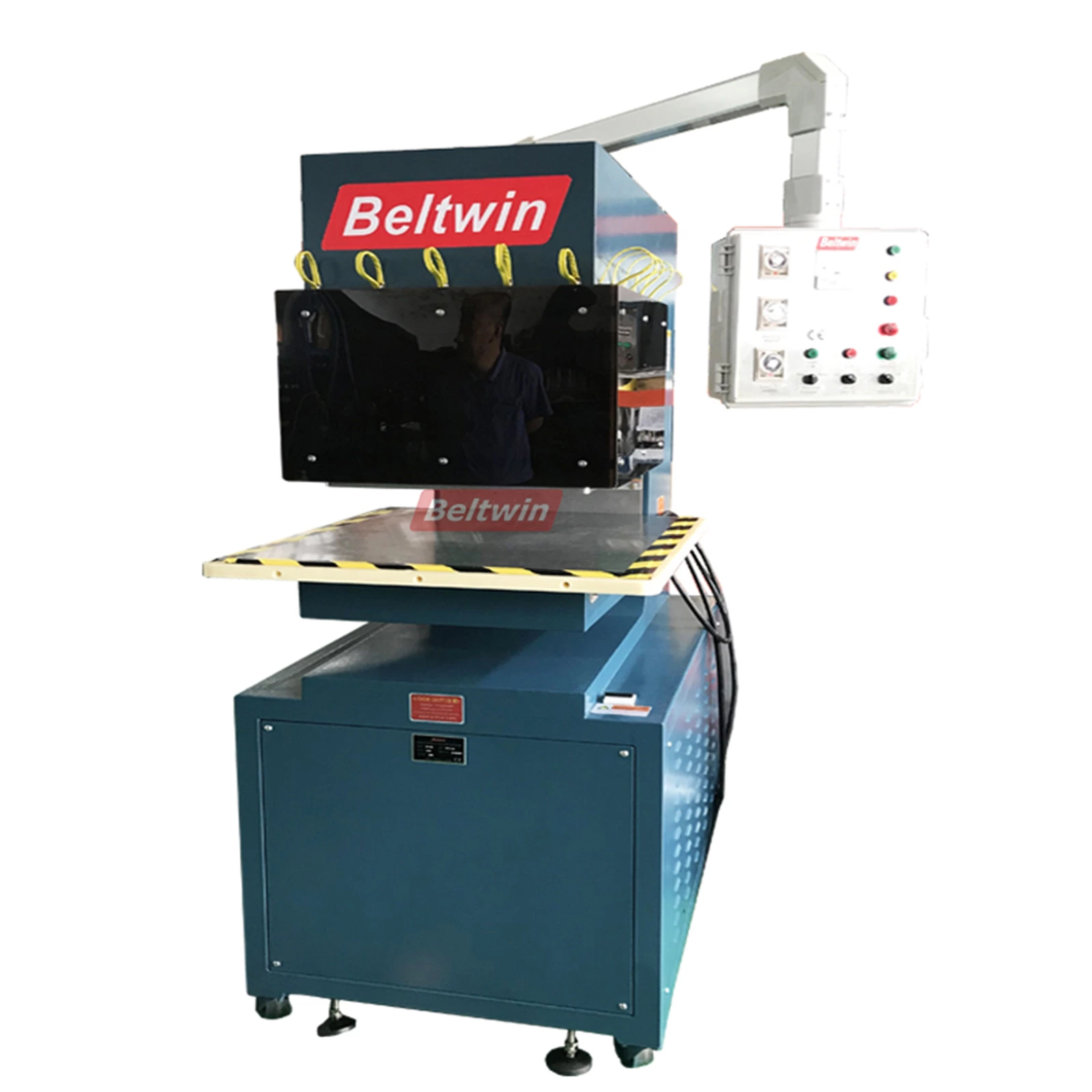

Capa de proteção

Com capa protetora, oferece proteção extra. Proteja o operador dos perigos elétricos e isole a radiação. A máquina só começará a trabalhar quando a capa for baixada. É concebida com proteção de camada dupla, feita de liga de alumínio e material plástico.

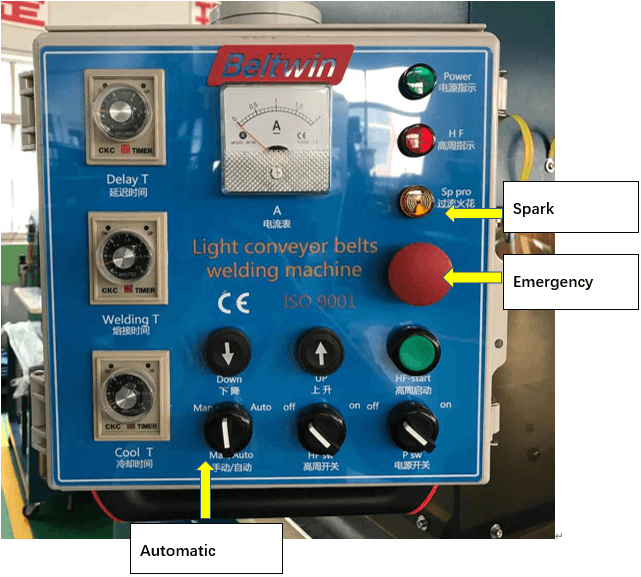

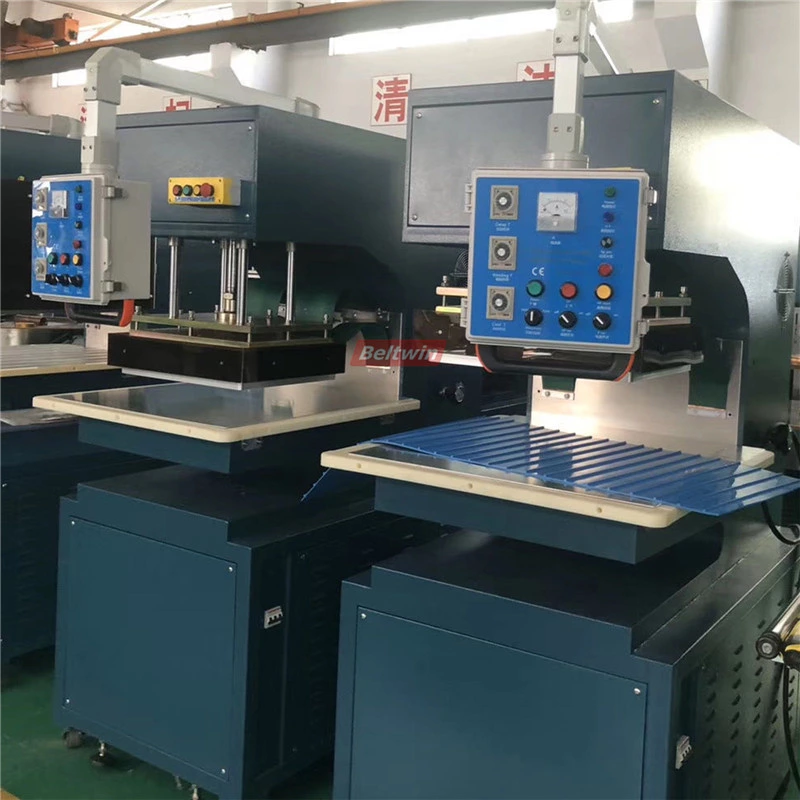

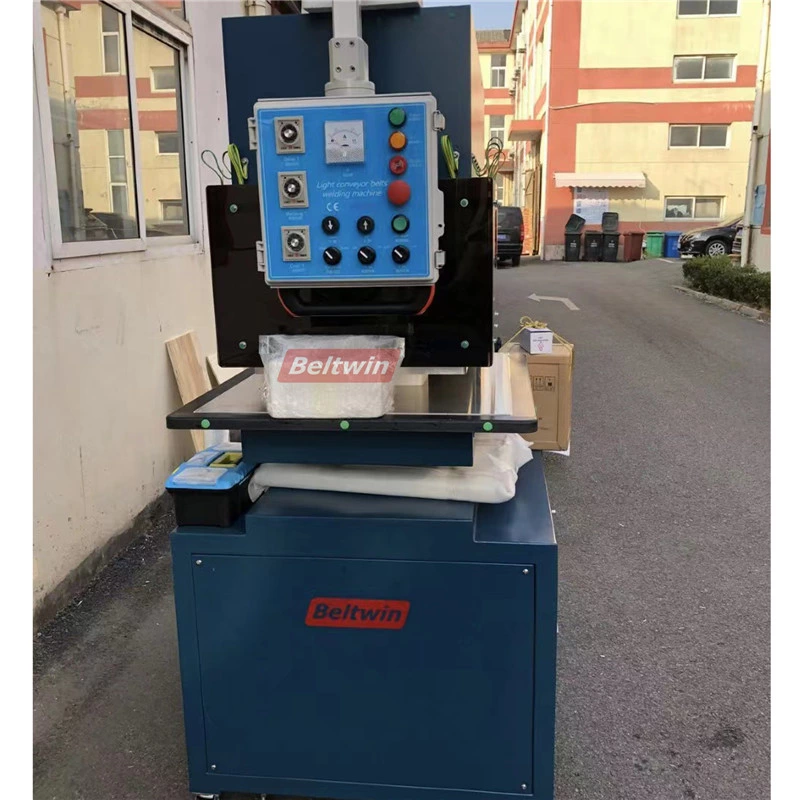

Painel de controlo

Para fechos e parede lateral de 3 mm de espessura

Tempo de atraso: defina para 3s
Tempo de soldadura: 50s (pode ajustar o tempo de acordo com o caso real quando o material é demasiado grosso ou demasiado fino, lentamente em intervalos de 5s)
Tempo de arrefecimento: 45s
Tempo de subida: 3s
Contador: 0,5-0,6 para fechos e paredes laterais em PVC 0,8-1,0 para fechos e paredes laterais em PU.

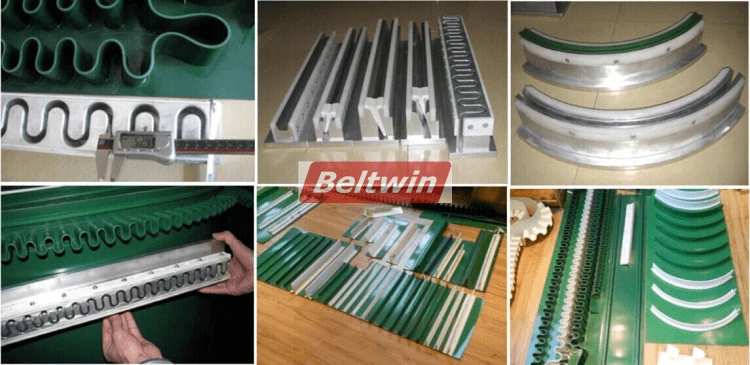

Moldes de Perfil

A máquina HF necessita de molde para finalizar o trabalho de soldadura. Relativamente ao molde, listamos alguns tamanhos normais de acordo com a sua escolha, sendo que o comprimento padrão do molde é de 500 mm.
