Máquina de soldadura de alta frequência QA-2000 para presilha de correia em PVC PU, guia em V, parede lateral

A máquina de soldadura de alta frequência BELTWIN é utilizada para fabricar facilmente diversos tipos de grampos, degraus e paredes laterais.

A nossa soldadora de alta frequência é especialmente desenvolvida para correias transportadoras fabricadas em PVC e TPU, correias transportadoras, grampos em T, grampos fabricados e paredes laterais.

Especificação

1. Potência da máquina: 13KW
2. Tamanho da placa superior: 700*400 mm
3. Tamanho da placa inferior: 1500*600mm
4. Largura máxima da correia: 1350 mm
5. Comprimento de soldadura: comprimento da presilha 1000 mm / parede lateral 500 mm para correia de 800-850 mm de largura
6. Tensão de trabalho: 380 V trifásica (outras tensões disponíveis mediante pedido)
7. Potência de entrada: 20 KVA (Transformador de núcleo de cobre)

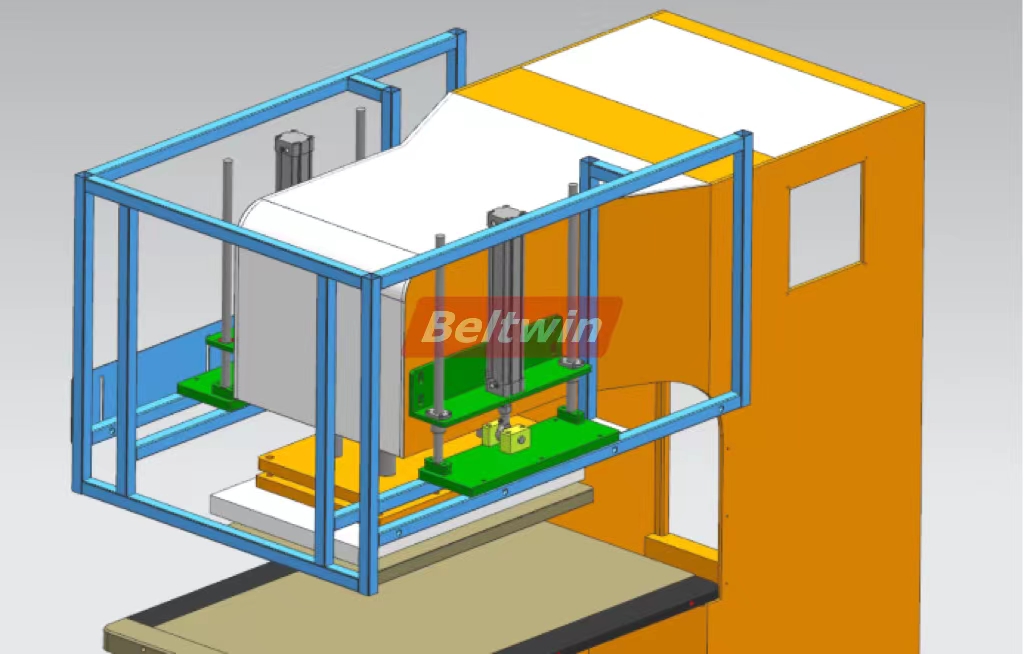

8. Capa de proteção: Estrutura em aço inoxidável + alumínio (acionada por cilindro)
9. Com proteção séria: proteção de resistência de corrente,proteção eletrónica contra faíscas e proteção de travagem de emergência.

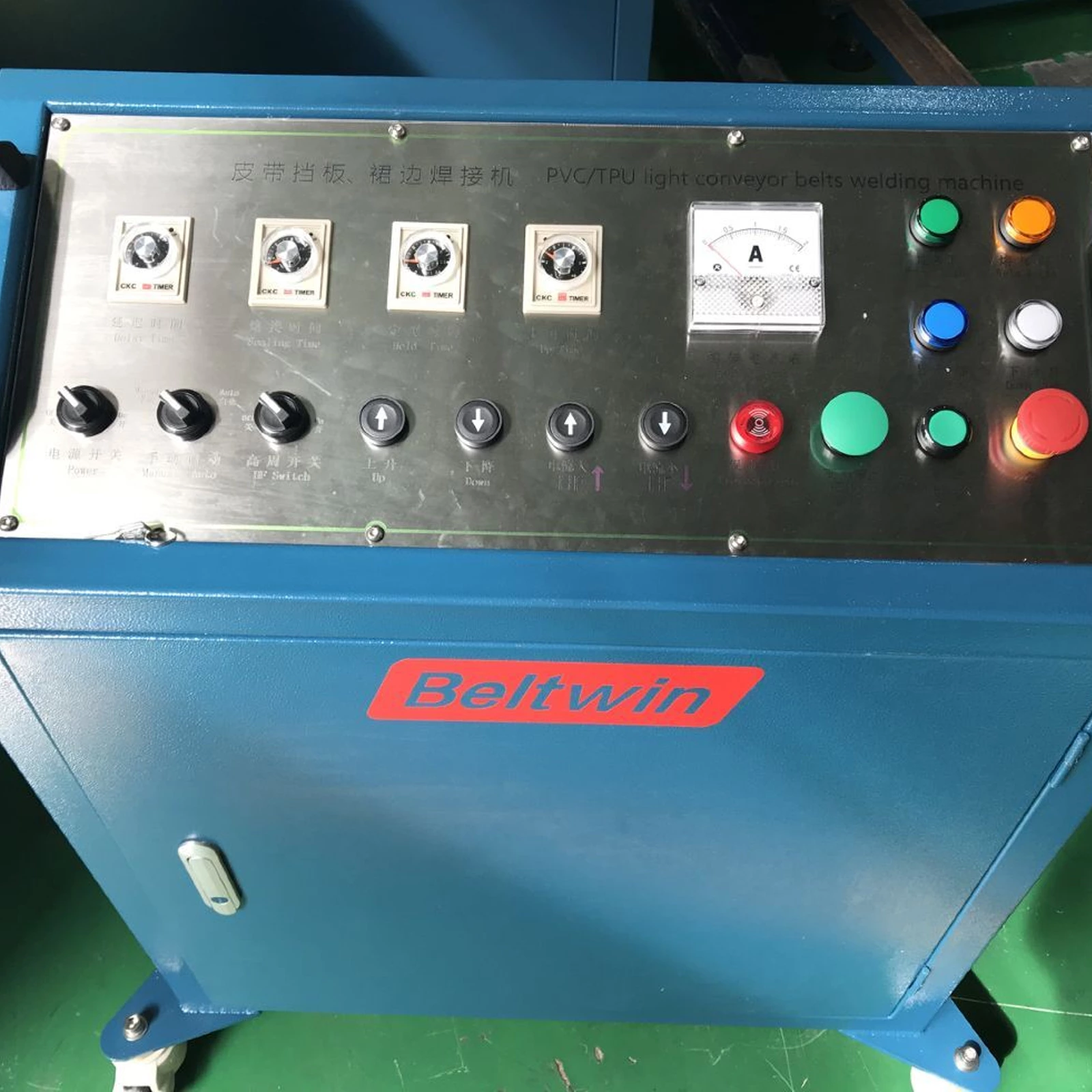

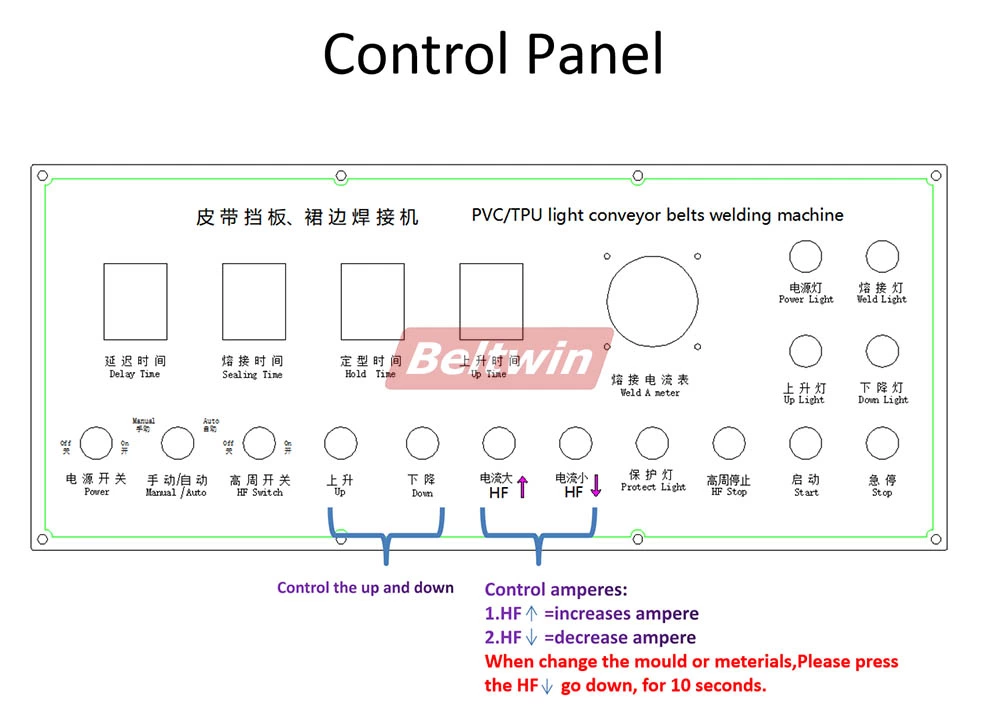

10. Caixa de controlo individual
11. Ciclos de soldadura HF automatizados
12. Sistema de elevação pneumático
13. Tubo de vácuo de alta qualidade: Fabricado na China
14. Para várias espessuras de materiais e alturas de presilhas/paredes laterais até 120 mm

Característico:

1. Universal para grampos em T, grampos em X, grampos em L, parede lateral, perfil, guia em V, etc.

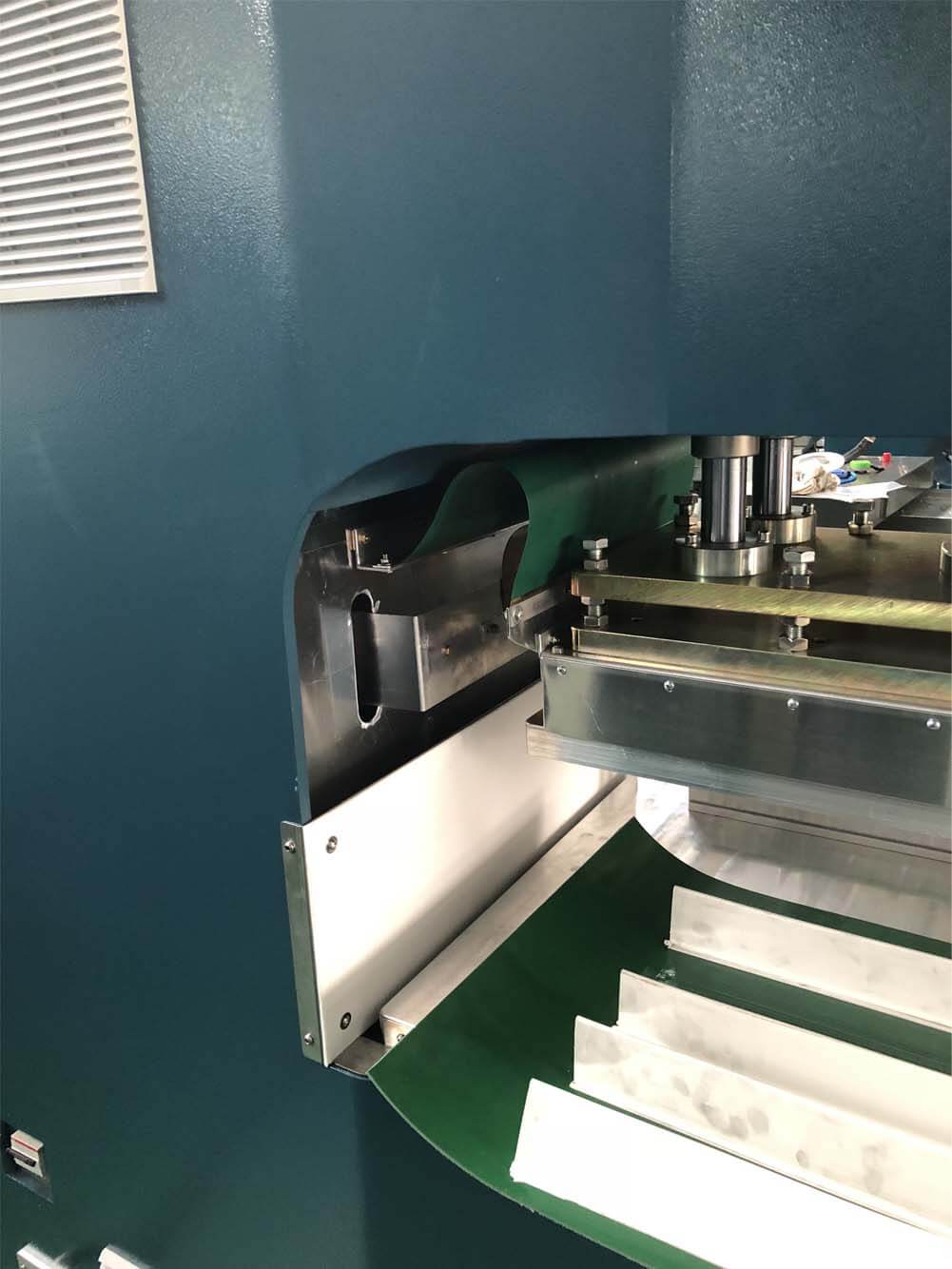

2. A ranhura da máquina é profunda e larga. É conveniente soldar grandes áreas.
3. Caixa de vibração de alta frequência quadrada modelo europeu, mais estável na saída.
4. Modo de ajuste atual: ajustável eletricamente
5. Fácil configuração e operação

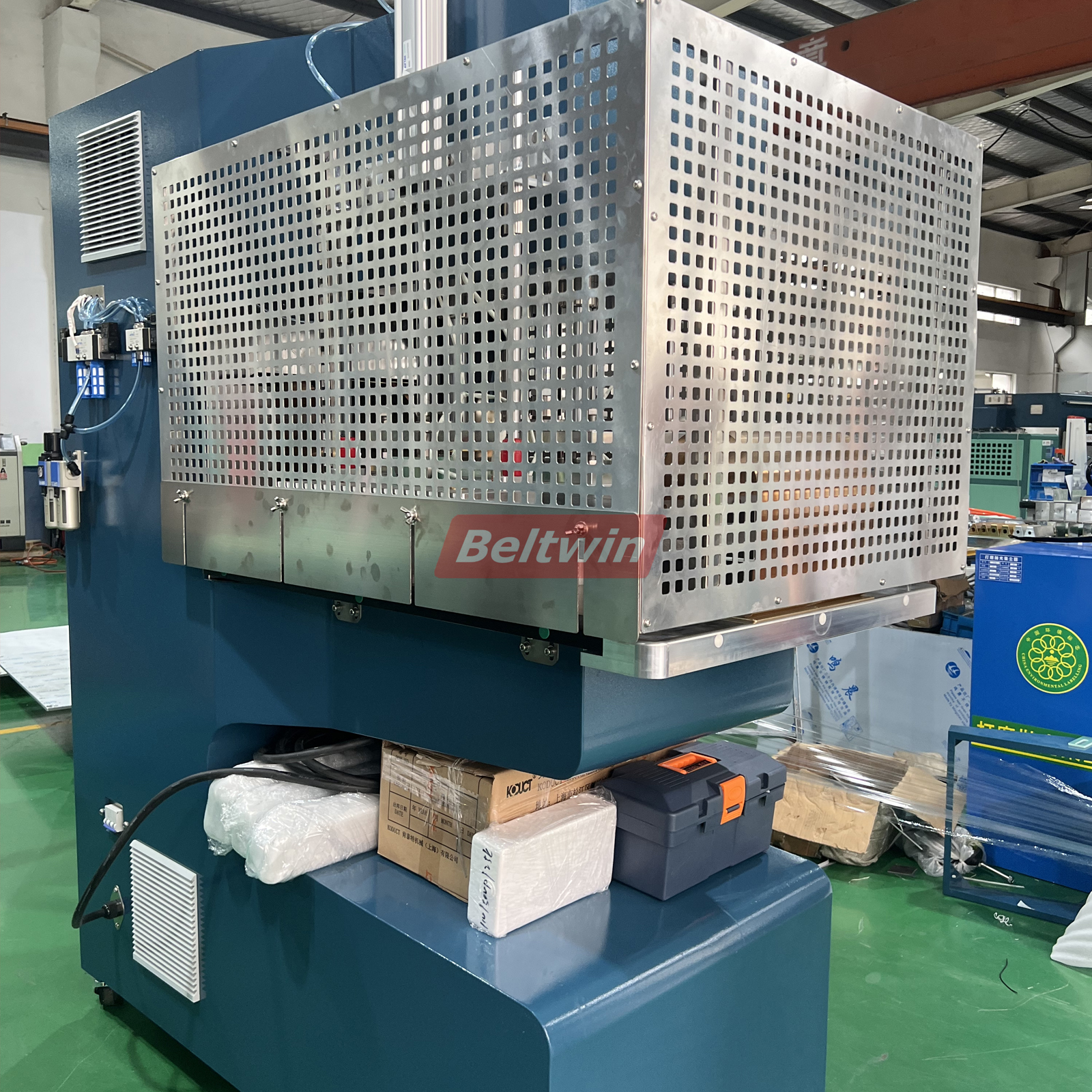

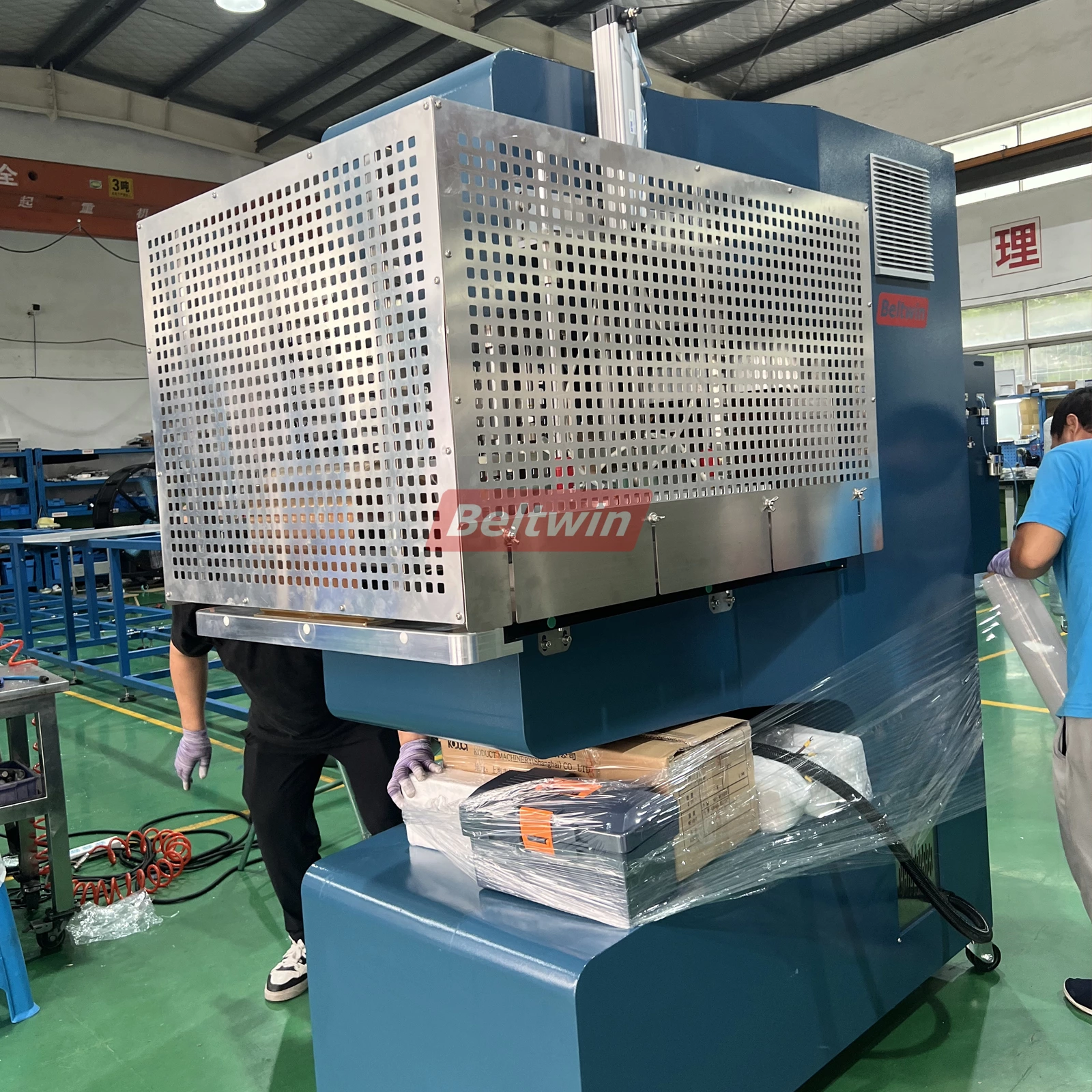

Fotos para Máquina de Alta Frequência

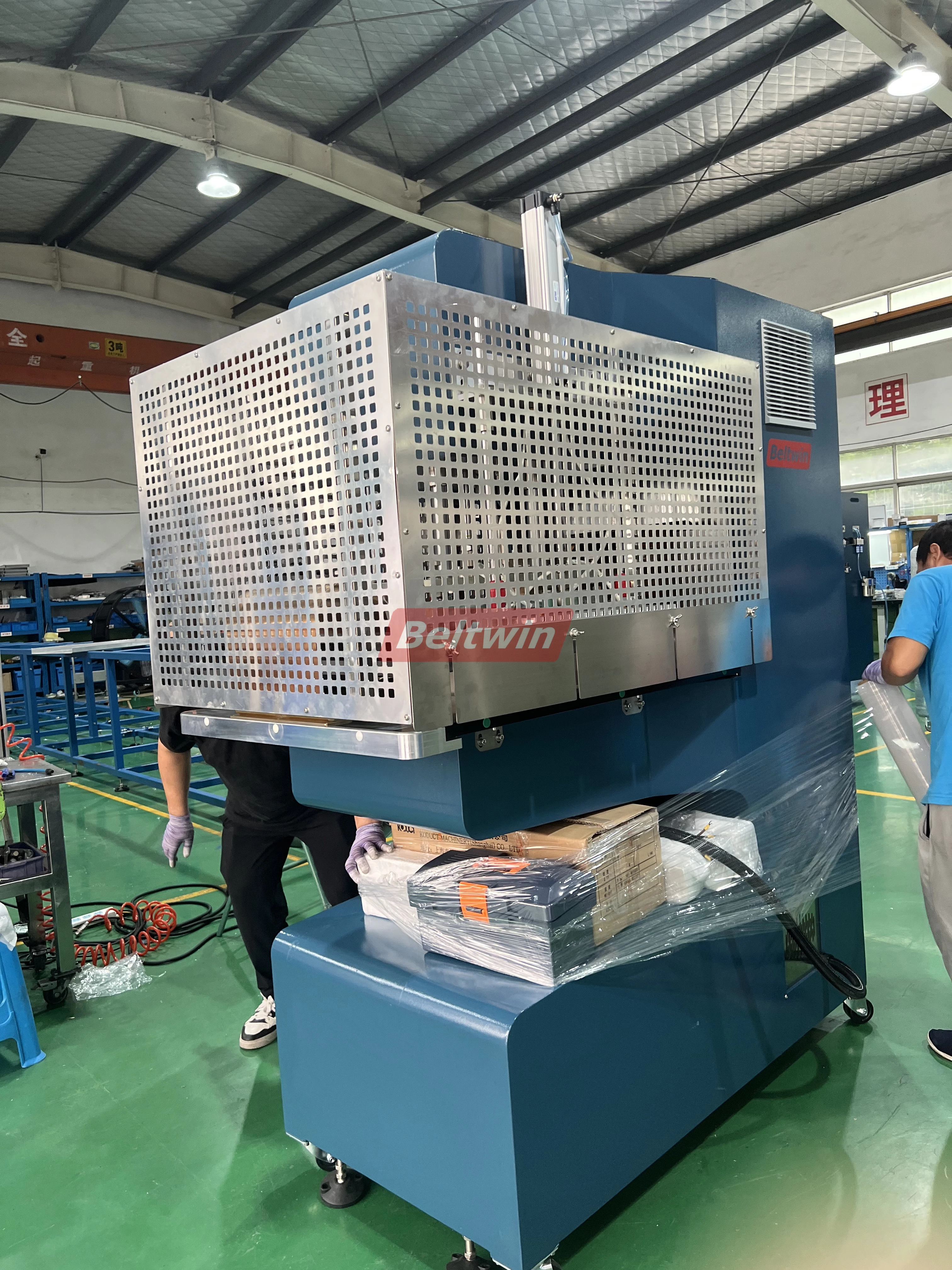

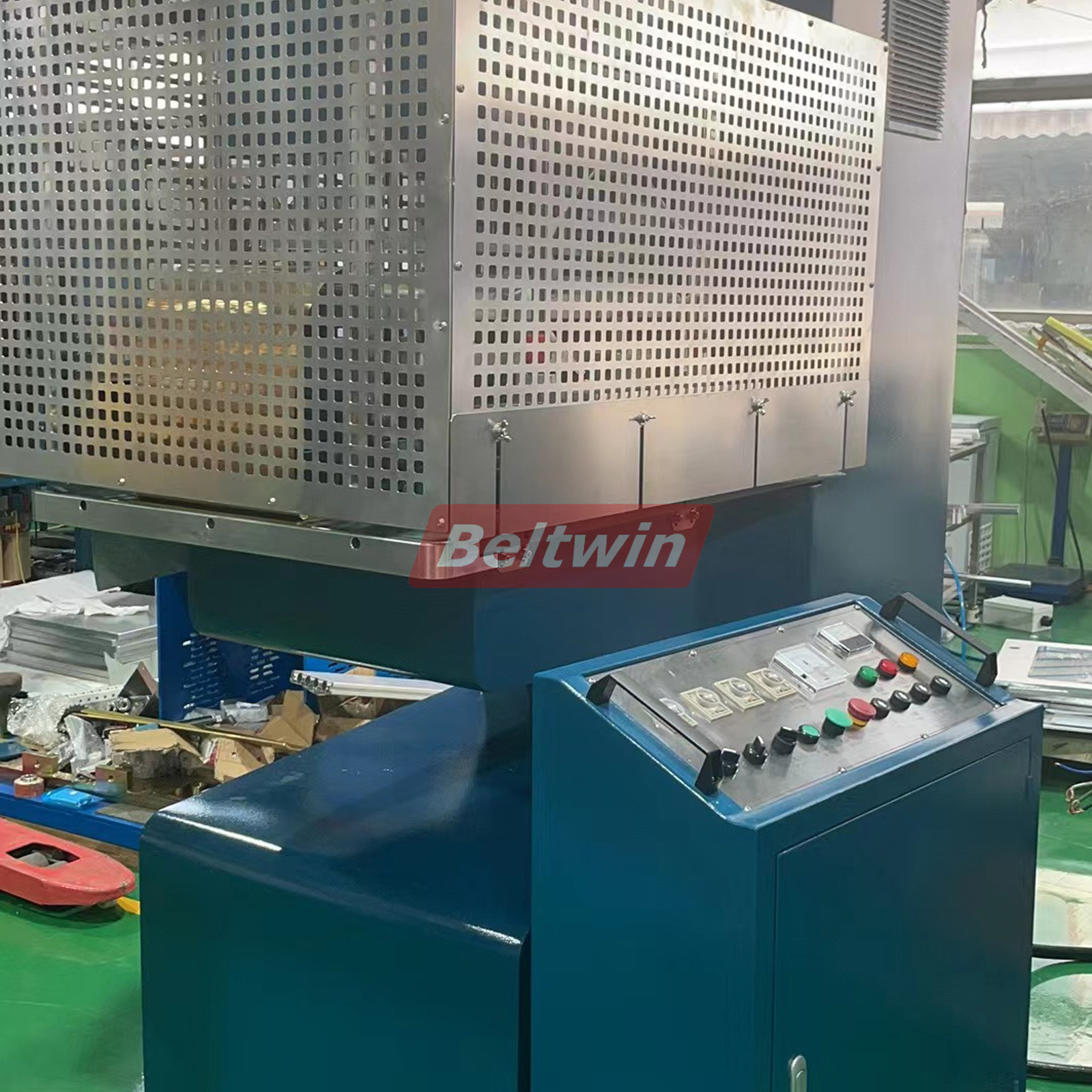

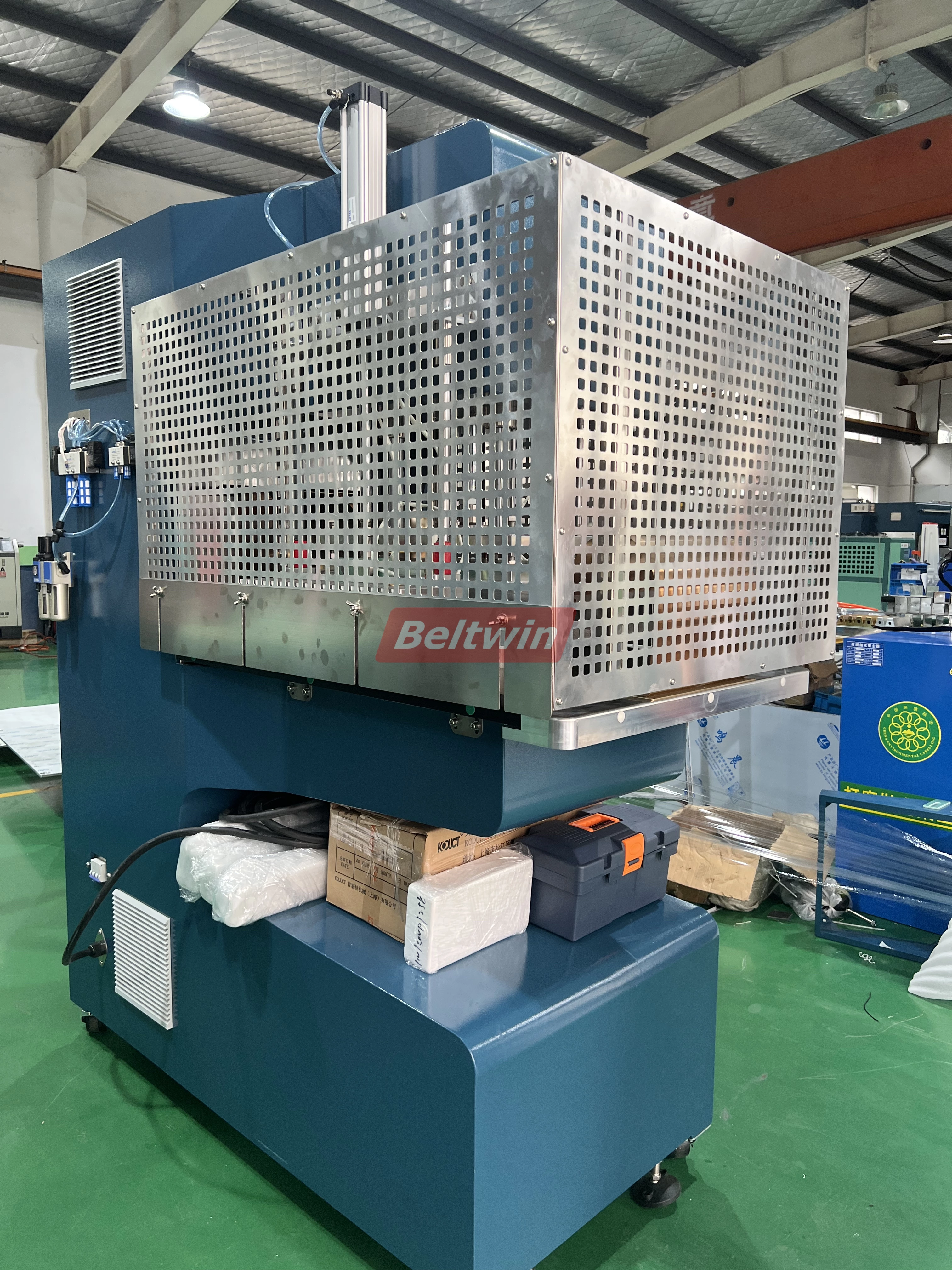

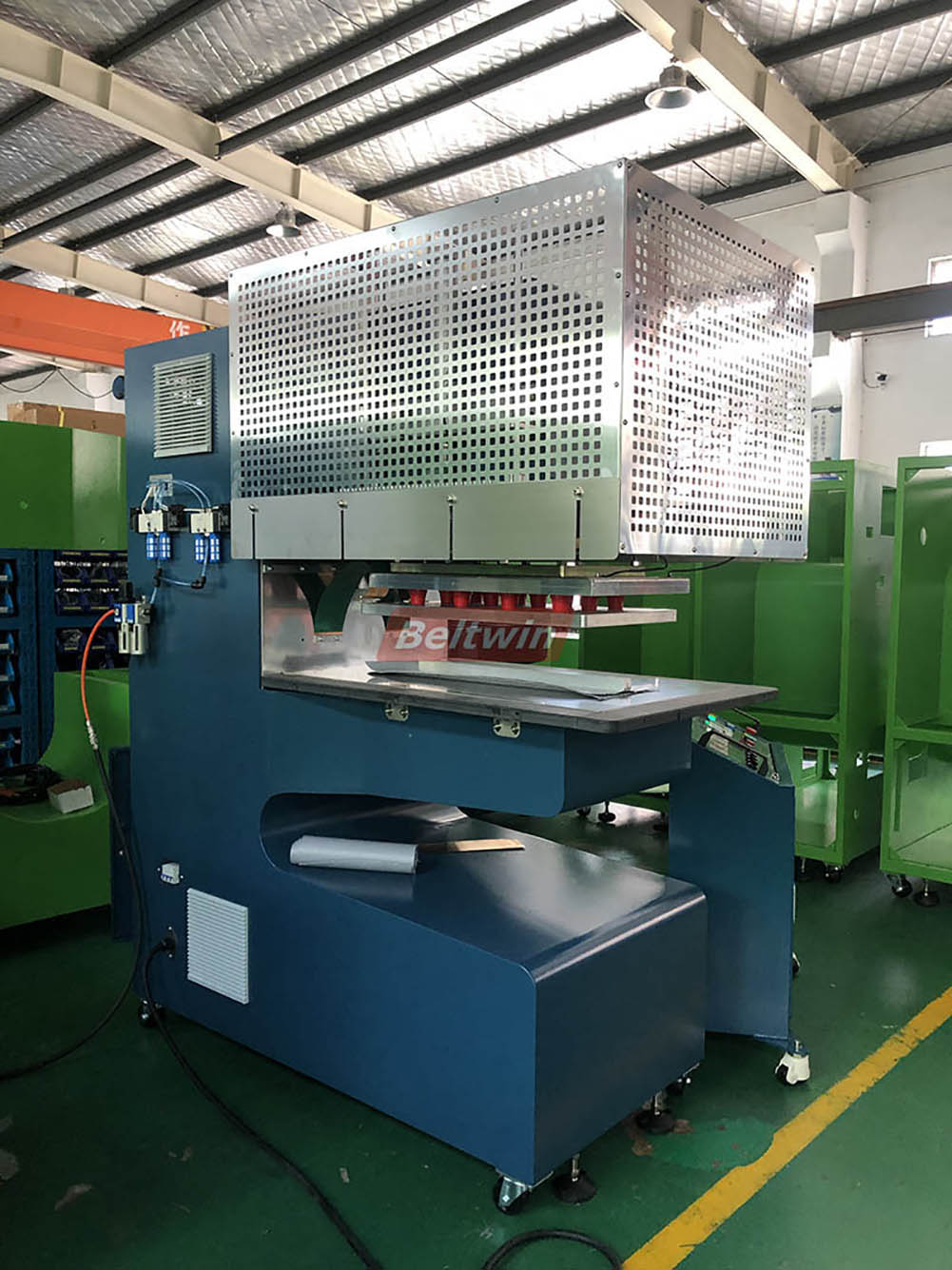

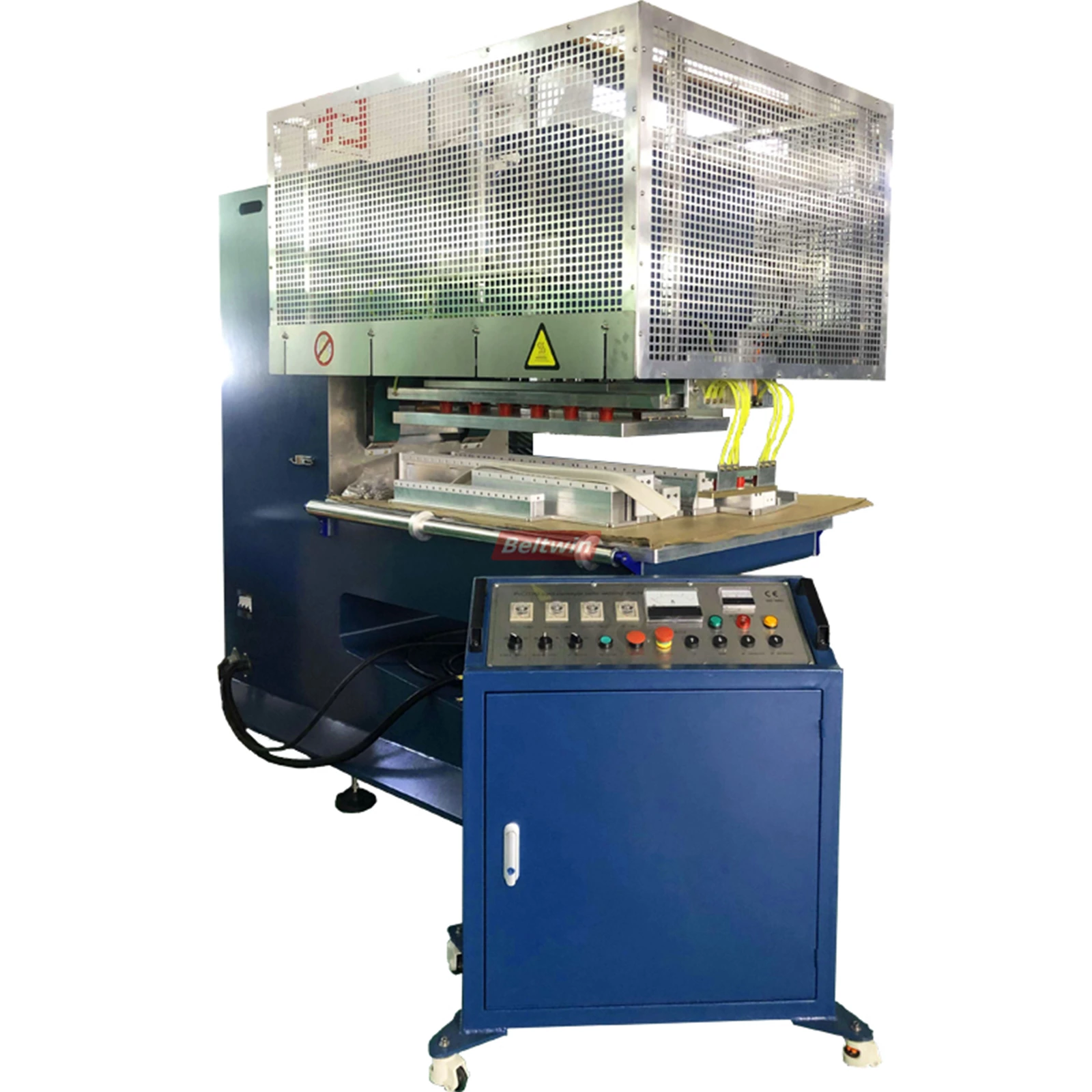

Máquina HF de 13 kW com caixa de controlo móvel:

Pode soldar grampos com um comprimento máximo de 1000 mm e paredes laterais de 500 mm para correias com uma largura de 800-850 mm.

Vantagens:

• 15 anos de vida útil
• Estrutura de máquina fiável, perfil transversal sem soldadura e parafusos. Corte a partir de chapa metálica completa. Proporciona uma maior vida útil.

• Saída de oscilação de alta frequência estável
• Proteção sensível contra o brilho
• Pré-aquecimento rápido e aquecimento estável
• Blindagem eficaz da saída de energia de alta frequência
• Proteção contra sobrecorrente
• O pré-aquecimento rápido e o aquecimento estável, aplicável para soldadura em grandes áreas, reduz em pelo menos 30% a saída de energia de alta frequência

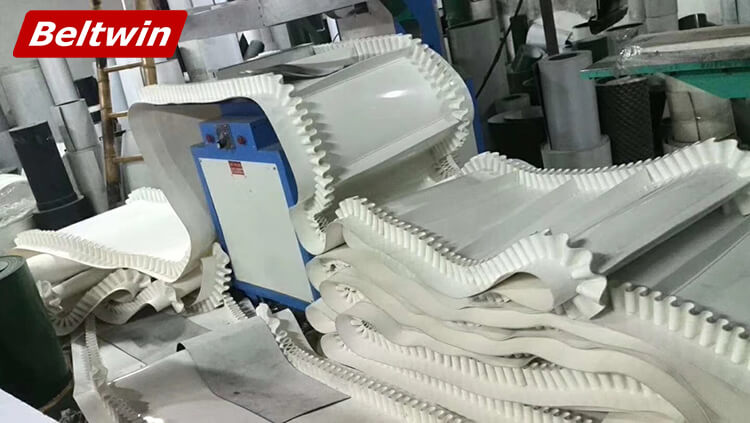

• Gama de aplicação: Soldadura de parede lateral, grampo, serrilha e guia.
• Monitorização de segurança aprovada pela CE e norma da UE
• Fornecer suporte técnico profissional e serviço pós-venda em tempo útil.

Marca de segurança

Para fechos e parede lateral de 3 mm de espessura:

• Tempo de atraso: defina para 3s
• Tempo de soldadura: 50s
• (Pode ajustar o tempo de acordo com o caso real quando o material é demasiado grosso ou demasiado fino, lentamente em intervalos de 5s)
• Tempo de arrefecimento: 45s
• Tempo de subida: 3s
• Contador: 0,5-0,6 para fechos e paredes laterais em PVC 0,8-1,0 para fechos e paredes laterais em PU.

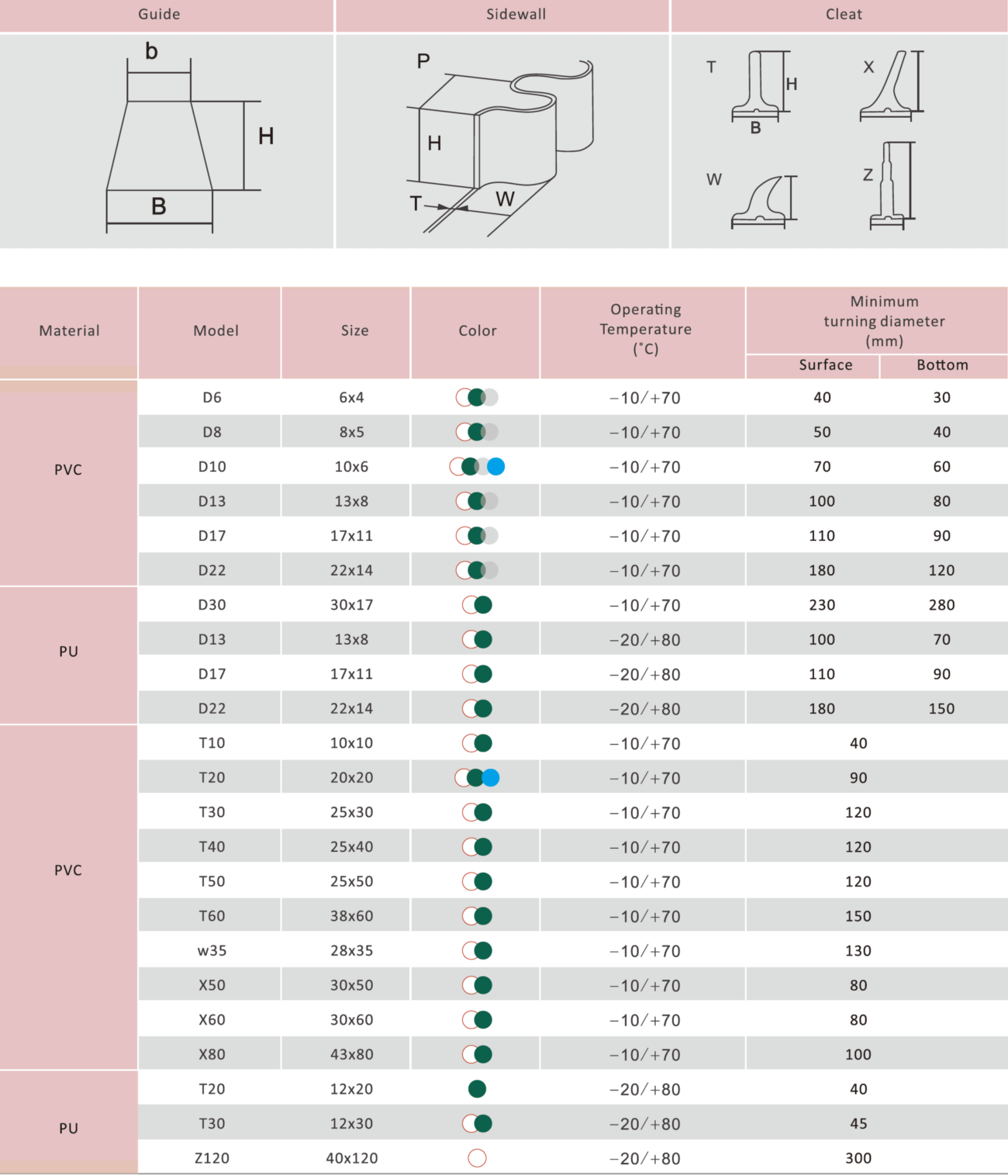

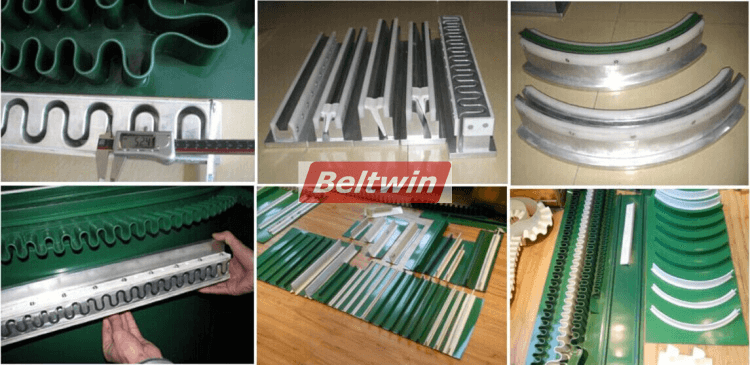

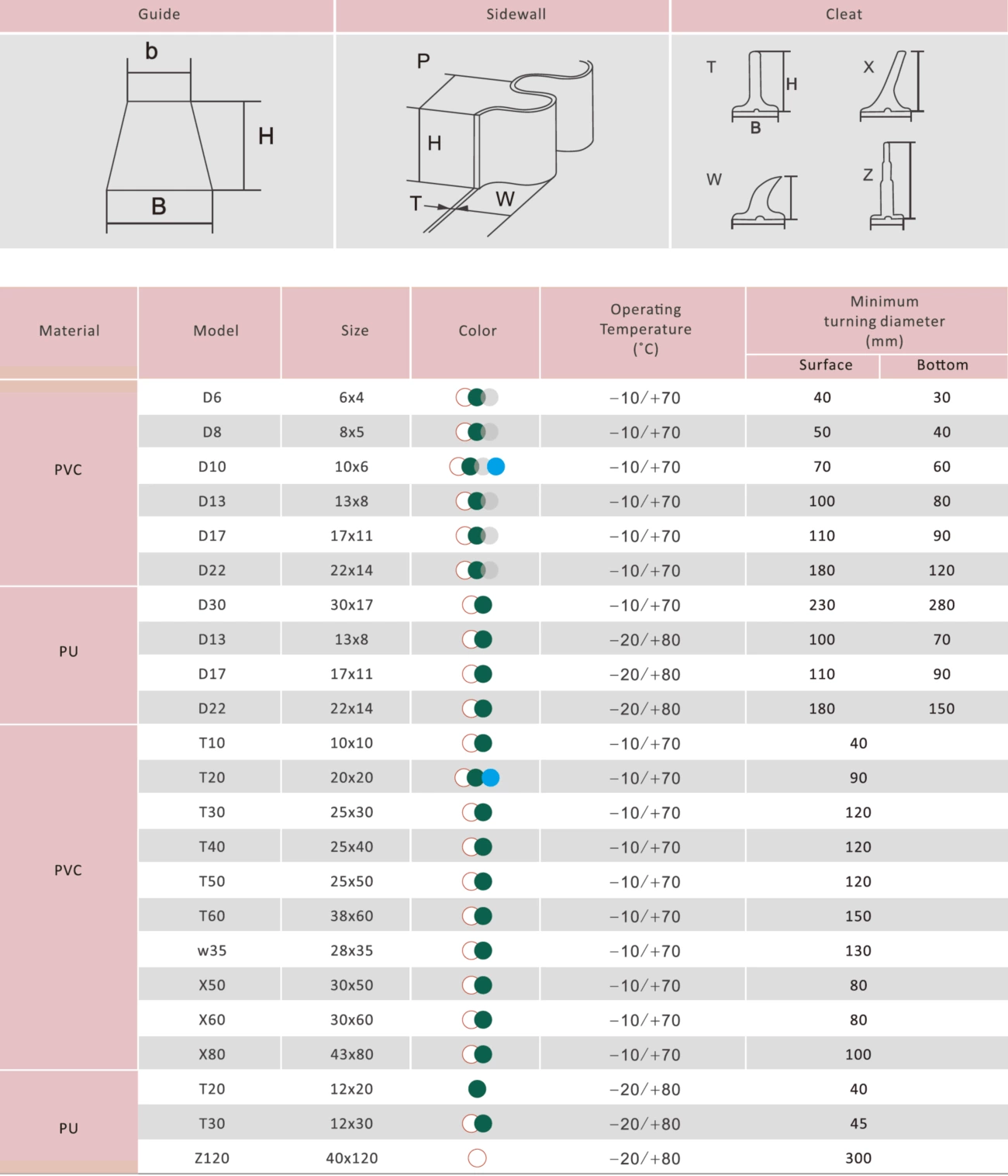

Moldes de Perfil

A máquina HF necessita de molde para finalizar o trabalho de soldadura. Relativamente ao molde, listamos alguns tamanhos normais de acordo com a sua escolha, sendo que o comprimento padrão do molde é de 500 mm.
