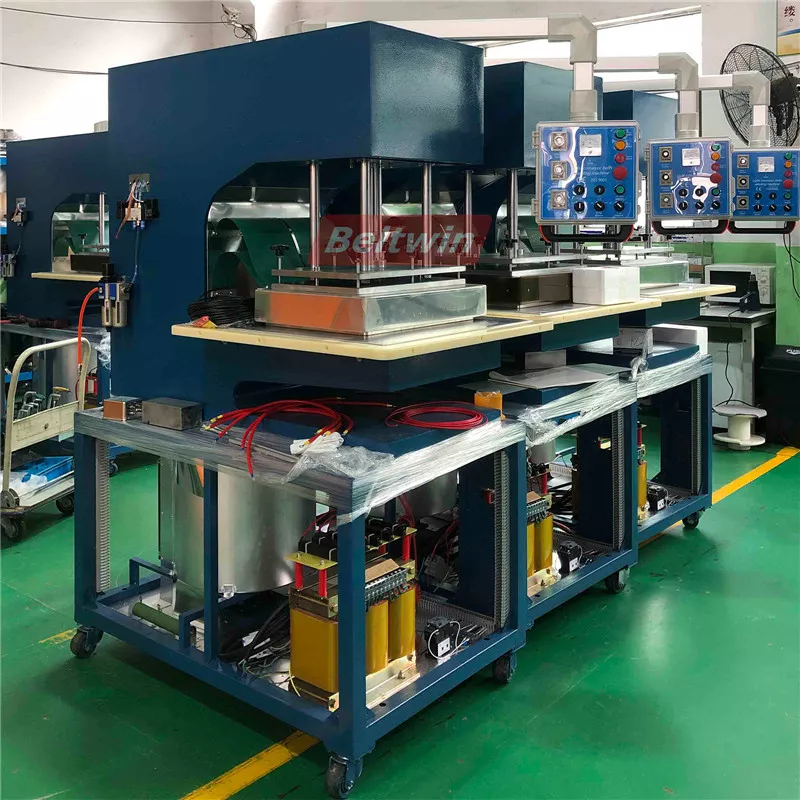

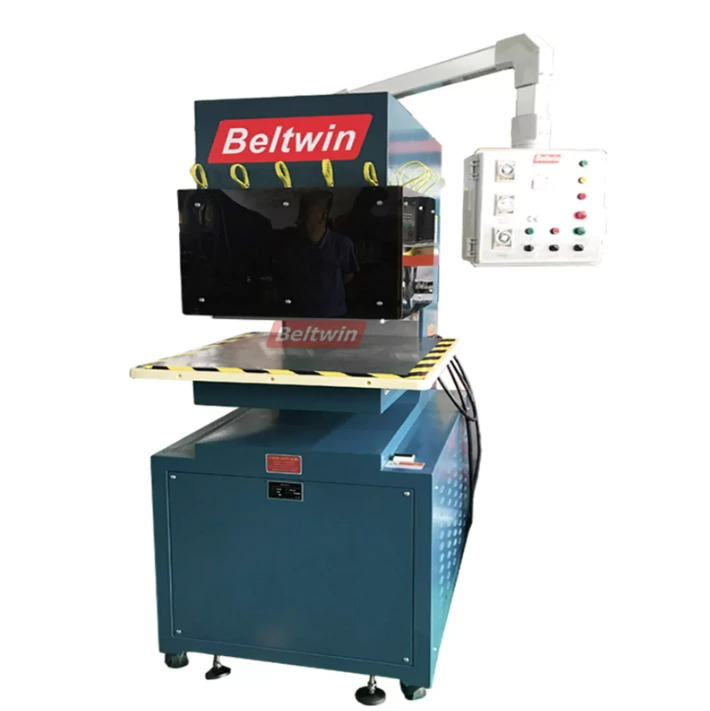

Máquina de soldar correia de alta frequência QA-1000H para guia em V/presilha/parede lateral de correia

A máquina de soldadura de alta frequência Beltwin é utilizada para fabricar vários tipos de fechos, degraus e paredes laterais, o que pode ser feito facilmente.

A soldadura de alta frequência (HF) ou soldadura de radiofrequência (RF) é a união de material de PVC/PU fornecendo energia de HF sob a forma de um campo eletromagnético e pressão à superfície da correia transportadora de PVC/PU.

Especificação

1. Potência da máquina: 10KW
2. Tamanho da placa superior: 650*500 mm
3. Tamanho da placa inferior: 700*1200mm
4. Comprimento de soldadura: Grampo/parede lateral/guia em V 500~600mm de cada vez (para o molde de grampo, o comprimento máximo pode ser de 800 mm.)
5. Tensão de trabalho: 380 V trifásica (outras tensões disponíveis mediante pedido)
6. Potência de entrada: 16 KVA
7. Frequência de trabalho: 27,12 MHz
8. Com proteção séria: Proteção de resistência atual, proteção contra faíscas e proteção de travagem de emergência.
9. Ciclos de soldadura HF automatizados
10. Pneumático sistema de elevação
11. Fácil configuração e operação
12. Totalmente blindado contra altas frequências, toda a máquina protegida.
13. Tubo de vácuo de alta qualidade, fabricado na China.
14. Para várias espessuras de materiais e alturas de presilhas/paredes laterais até 120 mm

Característico

1. Universal para grampos em T, grampos em X, grampos em L, parede lateral, perfil, guia em V, etc.
2. A ranhura da máquina é profunda e larga. É conveniente soldar grandes áreas.
3. Adotando dispositivo de proteção contra faíscas de alta sensibilidade para evitar danos no molde.
4. O comprimento da soldadura pode ser alargado para 800 mm ou mais de uma só vez.
5. Caixa de vibração de alta frequência quadrada modelo europeu, mais estável na saída.
6. Modo de ajuste atual: Botões giratórios ajustáveis ​​ou eletricamente ajustáveis

A placa de aquecimento inferior tem 700x1200 mm, normalmente pode soldar agrafos de 500 mm de comprimento (comprimento máximo de soldadura de agrafos de 800 mm)

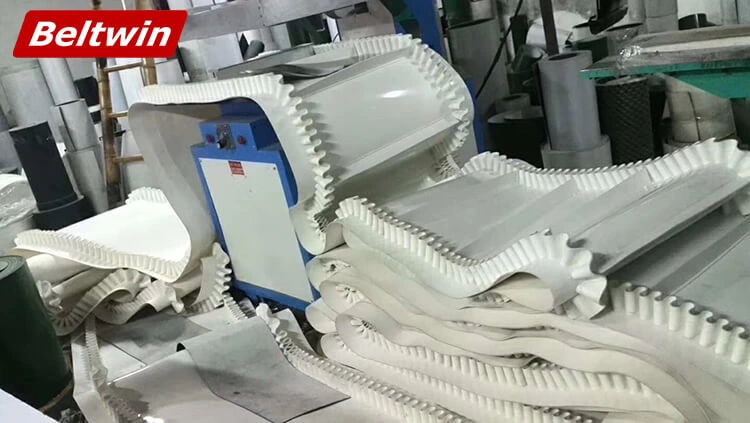

soldar parede lateral de 500 mm de comprimento para correia de 600-650 mm de largura

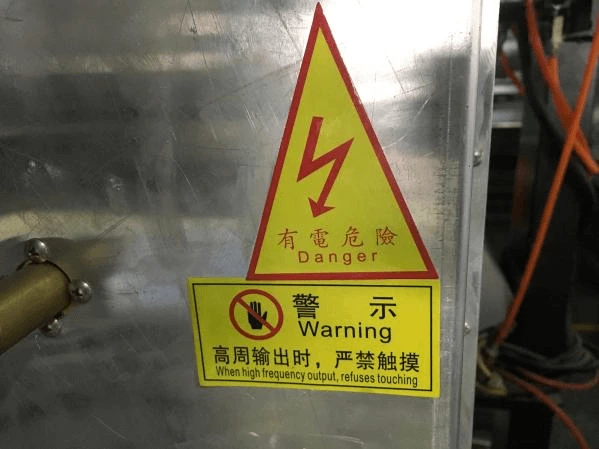

Marca de segurança

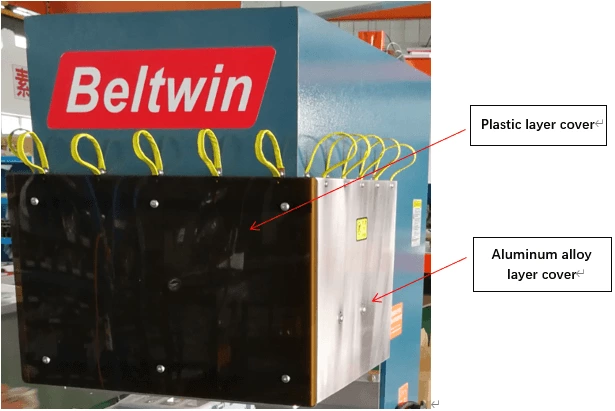

Capa de proteção

Com capa protetora, oferece proteção extra. Proteja o operador dos perigos elétricos e isole a radiação. A máquina só começará a trabalhar quando a capa for baixada. É concebida com proteção de camada dupla, feita de liga de alumínio e material plástico.

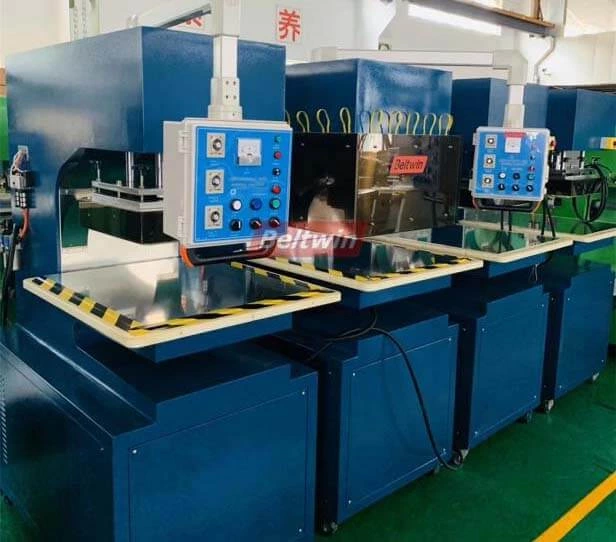

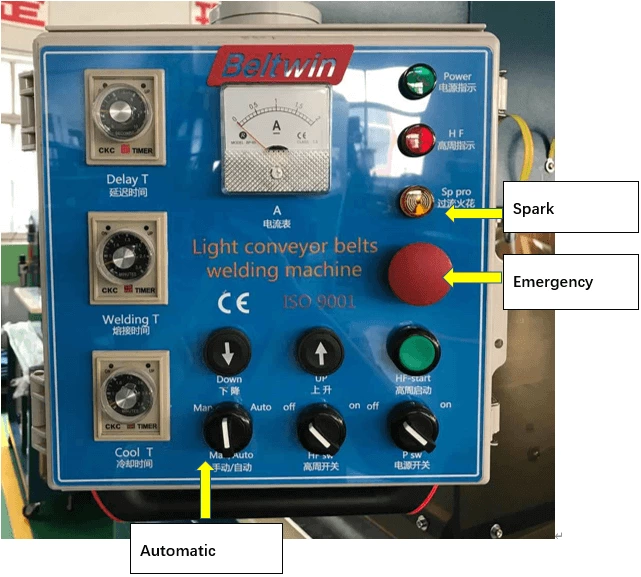

Painel de controlo

Para fechos e parede lateral de 3 mm de espessura

• Tempo de atraso: defina para 3s
• Tempo de soldadura: 50s (pode ajustar o tempo de acordo com o caso real quando o material é demasiado grosso ou demasiado fino, lentamente em intervalos de 5s)
• Tempo de arrefecimento: 45s
• Tempo de subida: 3s
• Contador: 0,5-0,6 para fechos e paredes laterais em PVC 0,8-1,0 para fechos e paredes laterais em PU.

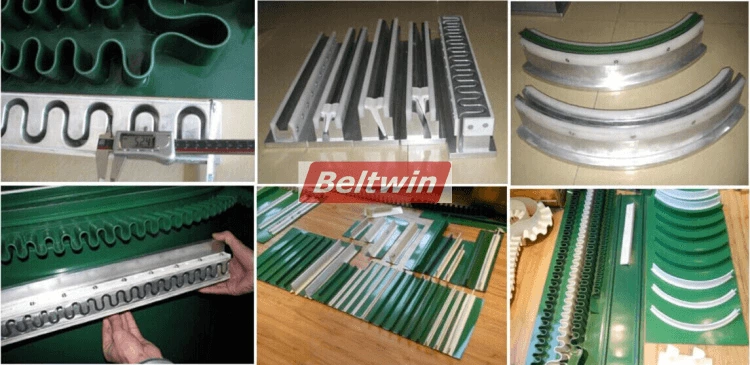

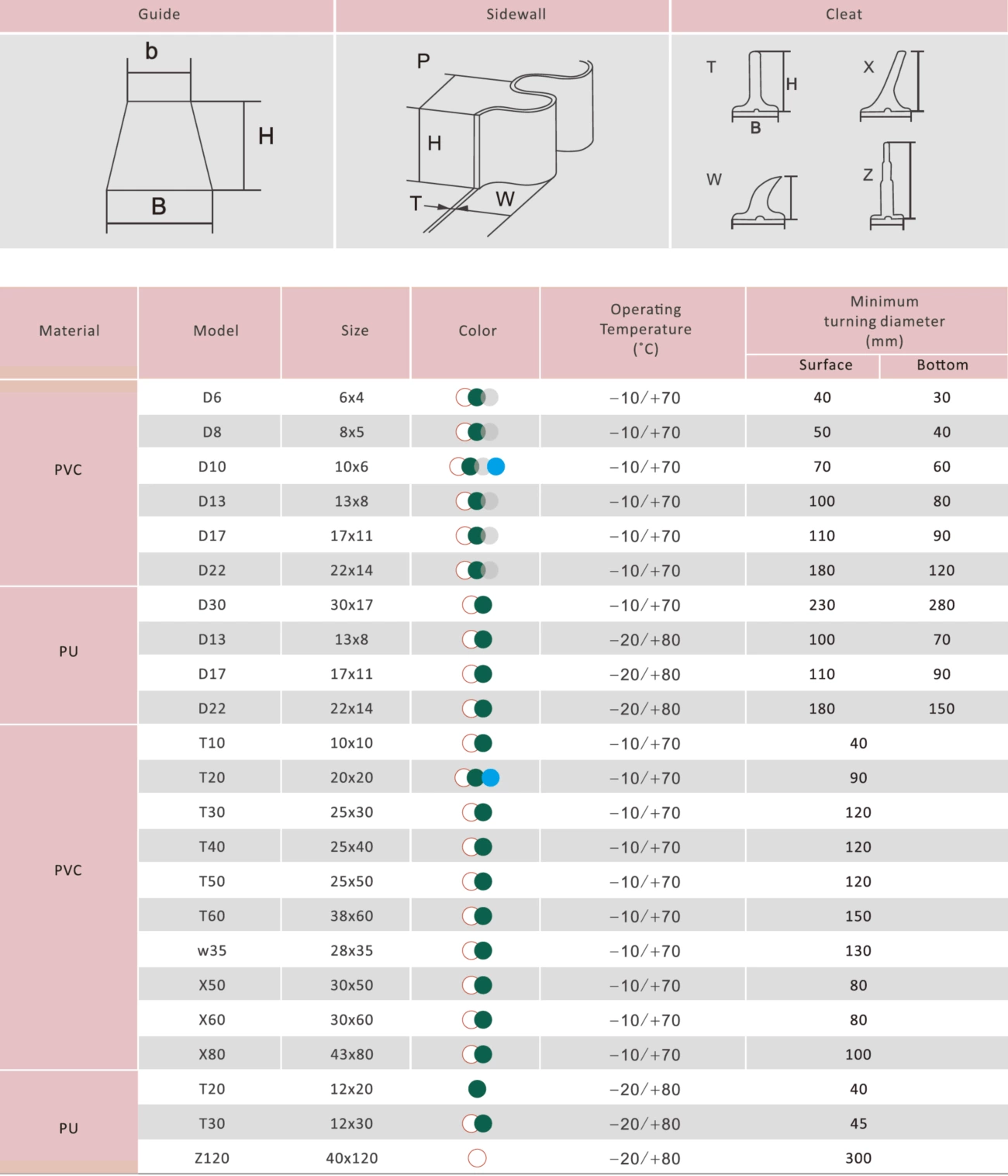

Moldes de Perfil

A máquina HF necessita de molde para finalizar o trabalho de soldadura. Relativamente ao molde, listamos alguns tamanhos normais de acordo com a sua escolha, sendo que o comprimento padrão do molde é de 500 mm.
