Máquina de solda de alta frequência 25kw para esteira, emenda de correia de PVC PU e parede lateral de grampo de solda, guia

A máquina de solda de alta frequência BELTWIN está usando para Fabricações de vários grampos, degraus e paredes laterais podem ser feitas facilmente.

A máquina de solda de alta frequência 25KW é usada especial para a junta de correias de esteira de PVC TPU. Ele também pode fazer soldagem de perfil de grampos. Comprimento máximo de soldagem do grampo: 1200mm.

Informação do produto:

1. Potência da máquina: 25KW
2. Comprimento de soldagem: Grampo: Max 750mm, Sidewall: Max 500-550mm de uma só vez
3. Largura máxima da correia: 1500mm
4. Tensão de trabalho: 380V 3 fases, outra tensão disponível mediante solicitação
5. Ajuste a corrente pelo botão

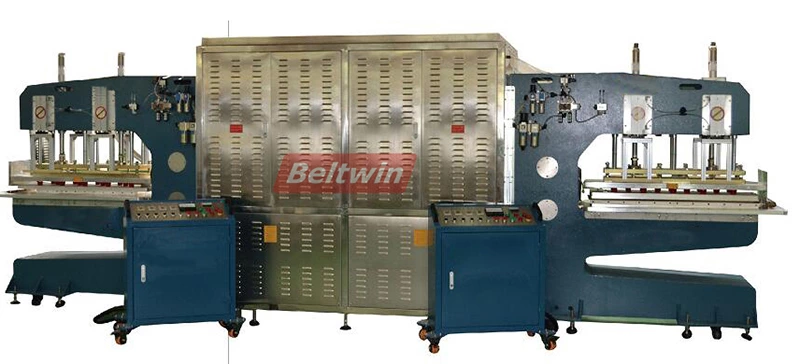

6. Mesa de trabalho de dois lados

Opções:

1. Tampa de proteção
2. Caixa de controle remoto ou painel de controle remoto

Característico:

1. Usado para correia industrial, correia transportadora, correia de transmissão, defletor, soldagem de parede lateral
2. O sulco da máquina é profundo e largo. É conveniente soldar grandes áreas.
3. Adotando dispositivo de proteção de faísca de alta sensibilidade para evitar danificar o molde.
4. O comprimento de soldagem pode ser estendido para 700 mm ou mais por uma vez.
5. Caixa de vibração quadrada de alta frequência modelo europeu, mais estável na saída.
6. Ajustar a corrente através do botão é mais preciso.

Especificações técnicas:

• Saídas de potência HF 25KW
• Saída de alta frequência estável
• Fonte de alimentação: 3P 380V 50HZ
• Frequência: 30KVA
• Tamanho da placa de trabalho: 750*400mm
• Tamanho da mesa inferior: 1000*600mm
• Comprimento da mesa de trabalho: 1000mm
• Tamanho da garganta da máquina: 360mm
• Universal para esteira e emenda de correia TPU de PVC e presilhas em T, presilhas em X, presilhas em L, paredes laterais, perfil , guias em V etc.
• Ciclos de soldagem HF automatizados
• Fácil configuração e operação
• Totalmente blindado HF, máquina inteira sob proteção
• Com proteção séria: A proteção de resistência atual, proteção contra faíscas e proteção de freio de emergência
• Tubo de vácuo de alta qualidade da CANON, fabricado no Japão.
• Use sistema de elevação pneumático
• Pode ser usado para várias espessuras de material e alturas de travessa/parede lateral (até 120 mm)

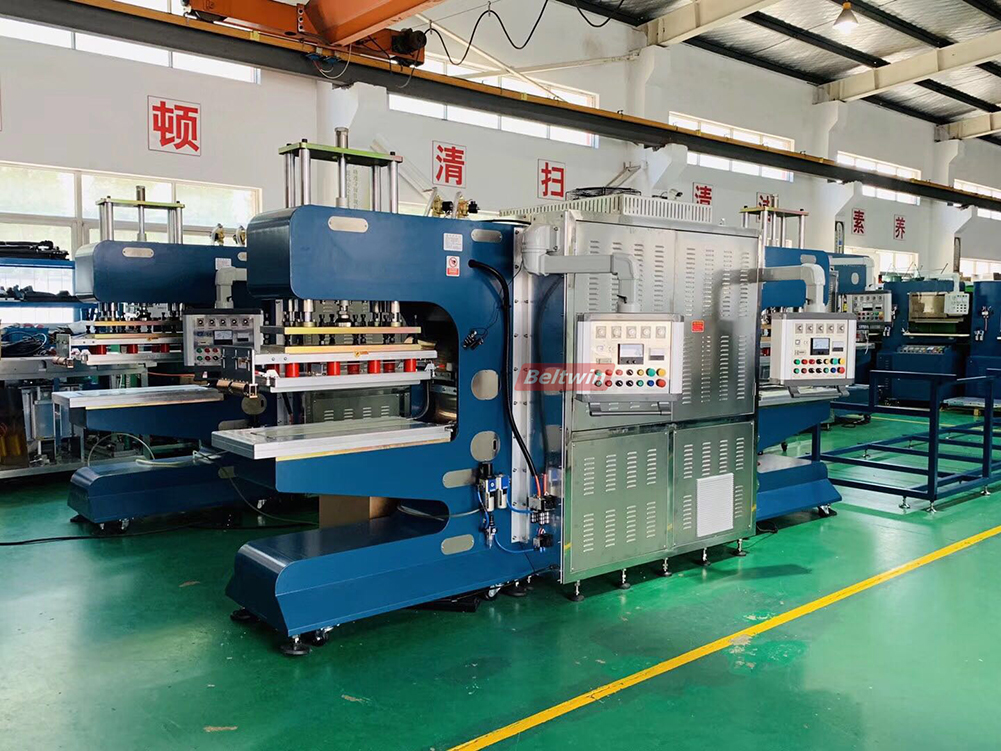

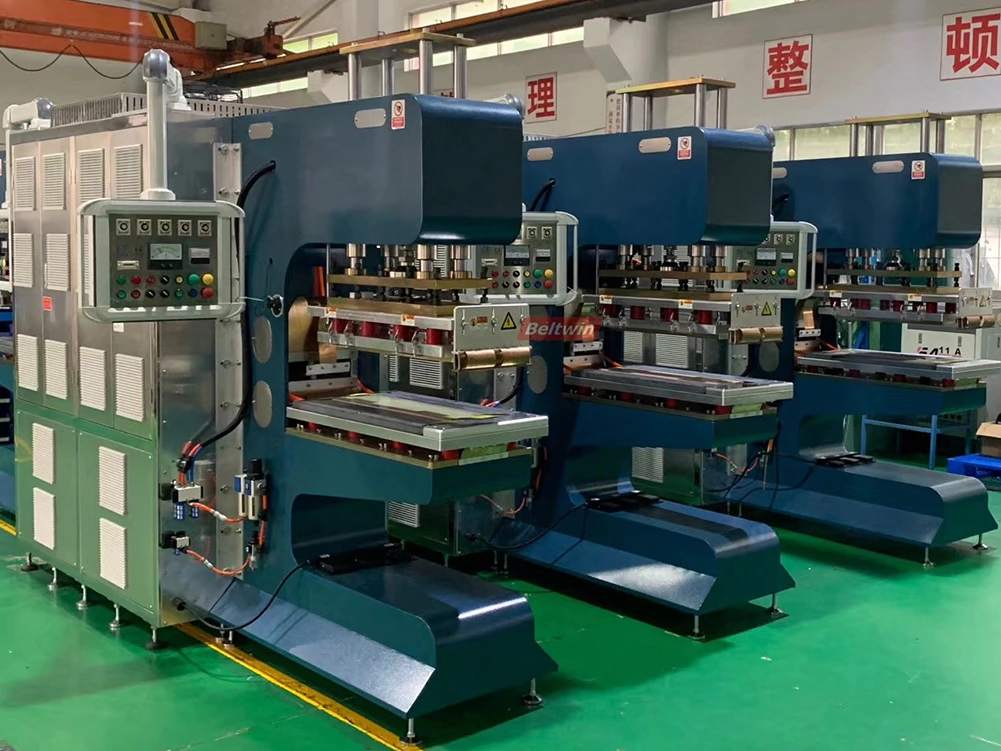

Fotos para máquina de alta frequência

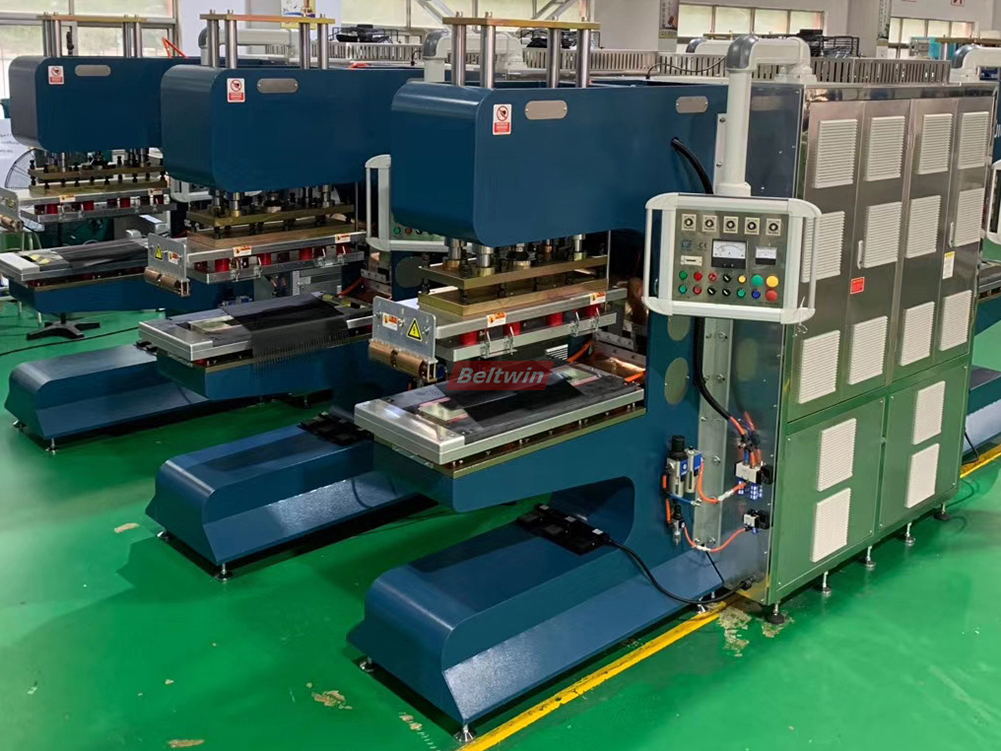

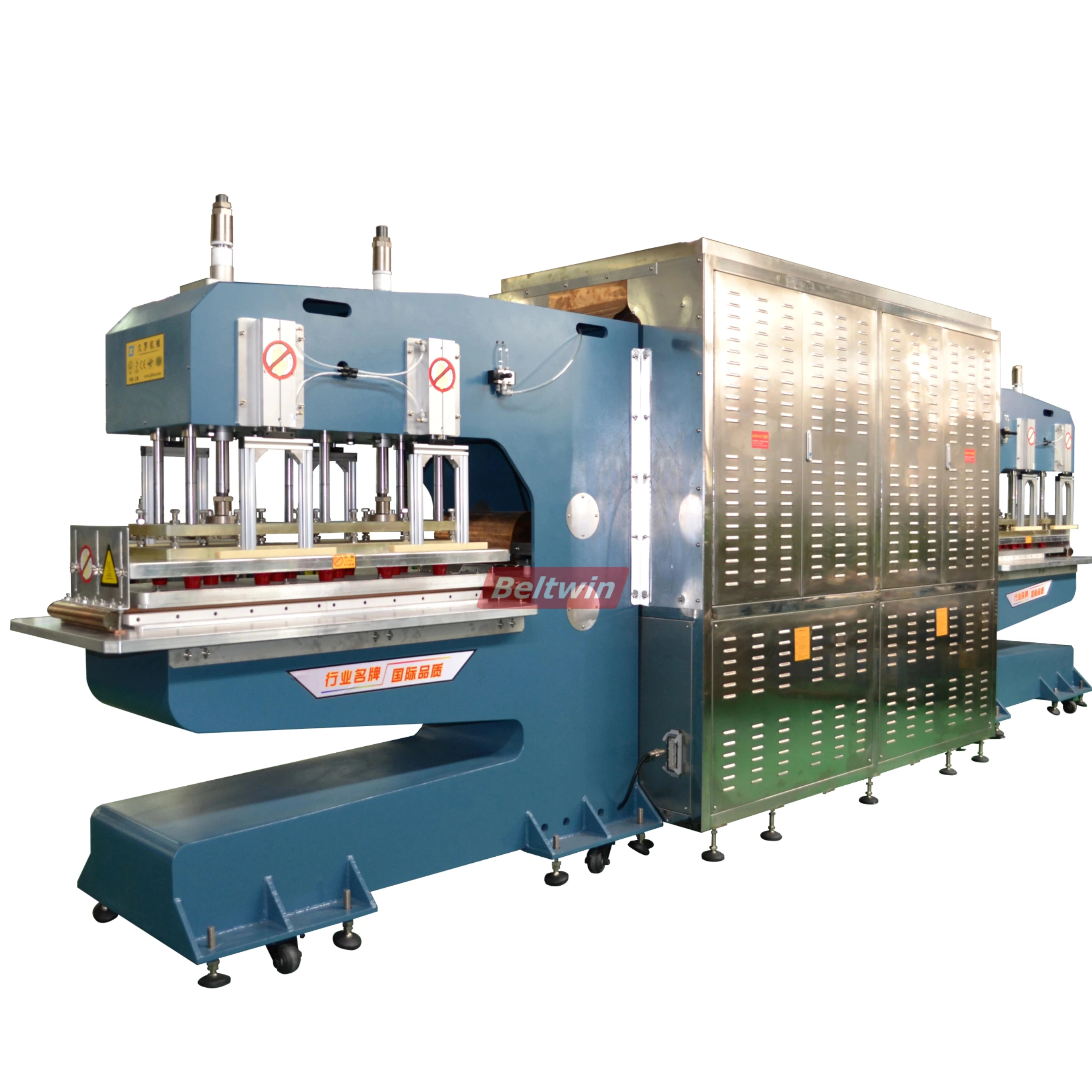

Máquina 25KW HF com caixa de controle móvel:

Vantagens:

• 15 anos de vida longa
• Estrutura confiável da máquina, perfil transversal sem solda e parafusos. Corte da placa de metal completa. Oferecer maior tempo de vida.

• Saída de oscilação de alta frequência estável
• Proteção de brilho sensível
• Pré-aquecimento rápido e aquecimento estável,
• Blindagem eficaz da saída de energia de alta frequência
• Proteção contra sobrecorrente
• Pré-aquecimento rápido e aquecimento estável, aplicável para soldagem de grandes áreas, reduz pelo menos 30% de potência de alta frequência
• Campo de aplicação: Sidewall, Cleat, Serging e soldagem guia.
• Aprovado pela CE e Monitoramento de Segurança Padrão da UE
• Fornecer suporte técnico profissional e serviço pós-venda a tempo.

Marca de segurança

Para travessas e parede lateral de 3 mm de espessura:

Tempo de atraso: defina-o em 3s

Tempo de soldagem: 50s

(u pode ajustar o tempo de acordo com o caso real quando o material é muito grosso ou muito fino, lentamente por intervalo de 5s)

Tempo de resfriamento: 45s

Tempo de subida: 3s

Contador: 0.5-0.6 para travessas de PVC e parede lateral 0.8-1.0 para travessas de PU e parede lateral.

Moldes de perfil

A máquina HF precisa de molde para terminar o trabalho de soldagem, em relação ao molde, listamos alguns tamanhos normais conforme você escolher, e o comprimento padrão do molde é de 500 mm.
